Diagrama Unifilar de un Transformador de 500 kVA en Estados Unidos

Nadie va a construir una casa sin planos. Al igual que ese gran edificio tiene un plan eléctrico general. Los ingenieros no ven una maraña confusa de cables; en realidad están viendo algo bastante sencillo: esun diagrama unifilar, que es simplemente otra forma de decir "un diagrama unifilar". Una página le brinda una imagen muy clara y de alto nivel de todo el sistema de energía.

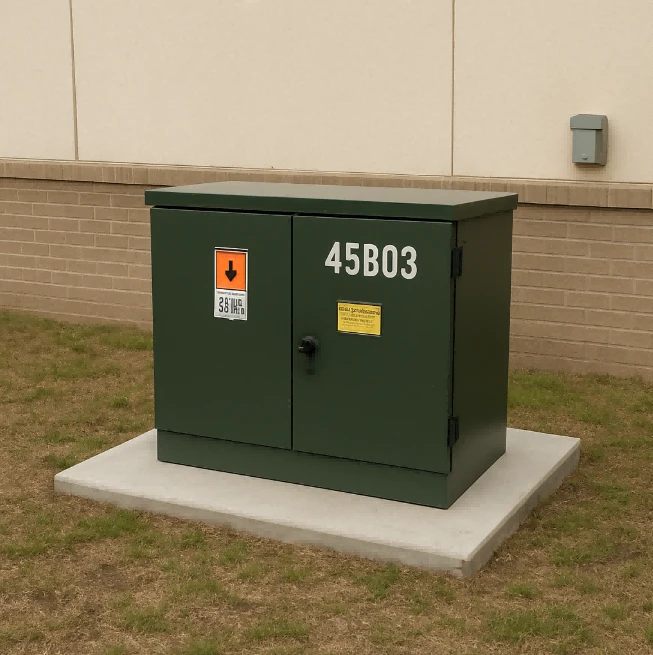

Estoy seguro de que has visto algunos de los puntos de referencia clave en este mapa: la gran caja de metal verde sobre una losa de concreto afuera de una oficina o escuela. Transformador, un caballo de batalla común como el500kVAEl modelo puede alimentar un edificio comercial completo. En el diagrama, representa una parada muy importante en el viaje de la electricidad desde la red hasta la persona. Este pequeño mapa tiene una gran historia escondida en su interior, que nos cuenta cómo la energía pasa a través de esa caja verde y se envía de manera segura a cada enchufe e interruptor de luz que se encuentra dentro. Comprender lo que hace un diagrama unifilar es ver el hermoso lenguaje de la electricidad, que convierte esos símbolos confusos en una historia clara sobre cómo alimentamos nuestro mundo moderno.

P1

Para saber qué hace un transformador, imaginemos la electricidad como agua que pasa por tuberías. La red eléctrica envía electricidad a larga distancia mediante una presión muy alta.Voltaje. Es bueno para viajar, pero demasiado fuerte e inseguro para usarlo en un edificio. No puedes conectar una manguera contra incendios al grifo de tu cocina y, por la misma razón, no puedes conectar una computadora directamente a una línea eléctrica de alto-voltaje.

Y aquí viene el transformador, que funciona como una válvula reductora de presión eléctrica. Principalmente, es para reducir el alto voltaje en las líneas de servicios públicos a un voltaje más bajo y más seguro. Y luego pasa por todo tipo de cosas para que podamos tener luces, enchufes, aire acondicionado, calefacción, nada se fríe, no pasa nada malo. El transformador es el gran guardián entre la enorme cantidad de energía de la red y la pequeña cantidad de energía que necesita un edificio. Toma electricidad que es muy fuerte pero no útil y la convierte en algo seguro y bueno de usar. Si no existiera dicha función de reducción, nuestros edificios actuales no podrían funcionar. ¿Pero cuánta potencia pueden soportar?

El "500kVA" escrito en un transformador básicamente dice cuánta potencia tiene esa cosa. En lugar de quedar enterrado en especificaciones técnicas, es más fácil pensar en los kVA (kilovoltios-amperios) como un tipo de capacidad: qué tan grande es el trabajo que puede realizar el transformador. Un número de kVA mayor sólo muestra que la unidad puede cuidar y enviar más electricidad a la vez.

Para darle una idea de cuán grande es esto, un pequeño transformador en un poste de electricidad para solo un par de casas probablemente tendría unos 25 kVA. Por lo tanto, un transformador de 500 kVA es un caballo de batalla de calidad comercial que trabaja a una escala totalmente diferente. No está pensado para una casa, sino para un entorno mucho más grande y con mayor necesidad de energía. Entonces, ¿cómo se ve esa capacidad de energía en la naturaleza? Un solo transformador de 500 kVA puede alimentar un edificio de oficinas de tamaño mediano-, una pequeña plaza comercial o incluso un enorme complejo de apartamentos. Debido a que es una parte tan clave, deben tener una manera clara de decir cómo se conecta con todas las demás partes, y ahí es donde entra en juego el diagrama unifilar.

Unifilar puede parecer técnico, pero lo que significa es bastante sencillo. Uni significa uno, filar tiene algo que ver con un hilo o una línea. Entonces un diagrama unifilar es simplemente undiagrama de una-línea. Los ingenieros no dibujan todos esos cables que realmente existen en un circuito eléctrico del mundo real, sino que usan una sola línea para mostrar toda la ruta de energía. No se trata de tomar atajos, es una manera de hacer que algo complicado parezca simple desde lejos.

Piense en ello como un mapa del metro para la electricidad. Un mapa del metro es bueno porque te dice lo que necesitas saber (las estaciones y cómo se conectan) sin llenar la página con todas las calles, edificios y parques que están sobre el suelo. El diagrama unifilar funciona igual. Se centra en las partes grandes, como transformadores y disyuntores (estaciones), y también muestra la ruta principal de la energía (ruta) para que podamos tener una idea sobre el viaje de la electricidad. El propósito de un diagrama unifilar es contar una historia sencilla. Para el ingeniero y el electricista, ofrece una visión general que responde a preguntas importantes como: ¿De dónde viene la energía? ¿Qué cosas de seguridad hay? ¿Y adónde va? Pero si quieres leer esta historia, debes conocer los lugares principales del mapa: los símbolos.

Es como el mapa de carreteras que muestra el aeropuerto o la parada de descanso mediante el uso de algunos iconos y, de la misma manera, un diagrama unifilar también utiliza algún símbolo estándar para los equipos eléctricos del mundo real. No es que tengas que ser ingeniero para entender los puntos principales. Al aprender a reconocer algunos puntos clave, comenzamos a ver la historia de cómo viaja el poder a través de un sistema.

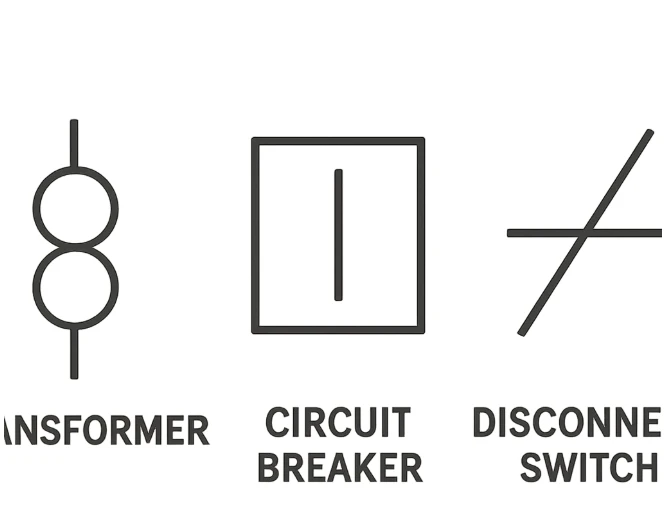

Los tres símbolos más comunes que encontrarás en un esquema de un sistema con transformador de 500 kVA son:

Símbolo del transformador:Generalmente representado por dos círculos entrelazados, muestra el lugar en el mapa donde cambia el voltaje. Este es el lugar donde la electricidad de alto voltaje proveniente de la empresa de servicios públicos se reduce (o disminuye) a un voltaje más bajo y más seguro que se puede usar en el edificio.

Símbolo del disyuntor:Este es un cuadrado que representa un dispositivo de seguridad automático. Es como un guardia del sistema vigilando la electricidad todo el tiempo. Cuando detecta una sobrecarga peligrosa o un cortocircuito, se disparará inmediatamente y cortará la energía para evitar cualquier daño y salvaguardar el equipo.

Símbolo del interruptor de desconexión:Este símbolo que parece una rotura en la línea eléctrica es un interruptor manual. Como un gran interruptor de luz para un enorme circuito eléctrico. Le permite al electricista cortar de forma total y segura la alimentación de parte del sistema antes de realizar tareas de mantenimiento o reparación. Juntos muestran tanto el camino como la protección del sistema. El disyuntor le brinda seguridad automática y siempre activa, el interruptor de desconexión le brinda control manual intencional para profesionales. Y reconocer esos puntos de referencia y luego podremos seguir el viaje de la electricidad desde la calle hasta el enchufe.

Ahora que sabemos cuáles son los hitos, interpretar esos dibujos es como leer una historia de izquierda a derecha. Una línea en el diagrama es el camino real de la electricidad. Síguelo y verás el panorama completo de la electricidad en un edificio: cómo llega desde las líneas de la compañía eléctrica hasta donde la usa la gente.

Y luego el viaje comenzará normalmente con el alto voltaje de la compañía eléctrica. En la imagen, puedes ver que pasa por un interruptor de desconexión y crea un lugar para tener las manos encima para arreglar cosas. Justo después llega al símbolo del transformador de 500 kVA. Y aquí es donde esa energía bruta se convierte en algo más seguro y de bajo voltaje.

Y luego, después de salir del transformador, la electricidad más razonable seguirá su camino, generalmente pasando a través de algo así como un gran símbolo de disyuntor. Es una parte importante del esquema de protección del sistema, actuando como un guardaespaldas principal contra las sobretensiones. Y luego la energía fluye hacia el edificio.Panel de distribución principal. Piense en esto como el centro neurálgico principal de todos los circuitos del edificio, algo así como la caja de interruptores de su casa, pero mucho más grande. El diagrama cuenta toda la historia con estos pasos: controlar (el interruptor), cambiar (el transformador) y proteger (el disyuntor). Esta simplicidad plantea una pregunta: si un edificio tiene muchos cables, ¿por qué este mapa tan importante solo tiene una línea?

Y esa simplicidad es la mayor fortaleza de un diagrama unifilar. Piense que si intentara planificar un viaje por carretera con una imagen satelital que tuviera todas las marcas de automóviles y carriles, sería demasiado complicado de usar. El propósito de estos diagramas eléctricos unifilares es brindar una vista clara de alto nivel para la planificación y la resolución rápida de problemas. Permite a un ingeniero o electricista ver todo el sistema a la vez con solo mostrar la ruta principal de energía, para no perderse en todos los detalles.

Cuando son todos esos pequeños detalles los que importan, pasan a otro tipo de dibujo.un diagrama esquemático. Esta es la versión detallada del unifilar. El esquema tiene todos y cada uno de los cables, cada conexión y pieza pequeña con una relación eléctrica exacta. Es el manual de instrucciones técnico completo sobre cómo construir, montar o realizar trabajos de reparación difíciles en una pieza de equipo en particular.Diagrama unifilar vs diagrama esquemáticoEs como un mapa versus una enciclopedia. Utilice el mapa (unifilar) para hacerse una idea general y el recorrido principal. Consulta la enciclopedia (esquema) sólo si quieres conocer algún pequeño dato muy particular. Para tener una visión general del poder de un edificio, el simple "mapa" estará bien.

Lo que alguna vez se pensó que era una especie de código secreto de ingenieros ahora es solo una historia simple en un mapa de una sola línea. Este plano eléctrico cambia todos esos símbolos confusos en un camino claro hacia el poder.

Hemos visto que el transformador es como un "traductor de idiomas" de la electricidad y sus "500kVA" no son más que su capacidad. Esta base básica encomprensión de diagramas eléctricoshace que los grandes edificios alimentados de forma segura sean comprensibles, hace quesistema de energía para principiantesparecer accesible en lugar de aterrador. aprendiendo aleer un transformador una-líneaEl diagrama es ver la lógica invisible que nos rodea. La próxima vez que pase por esa caja de metal verde frente a un edificio de oficinas o un centro comercial, no vea solo algunos equipos. Conozca la historia detrás de esto, todo contado en un mapa simple de una-línea.
