Transformador Delta Wye: clave para la energía de su hogar

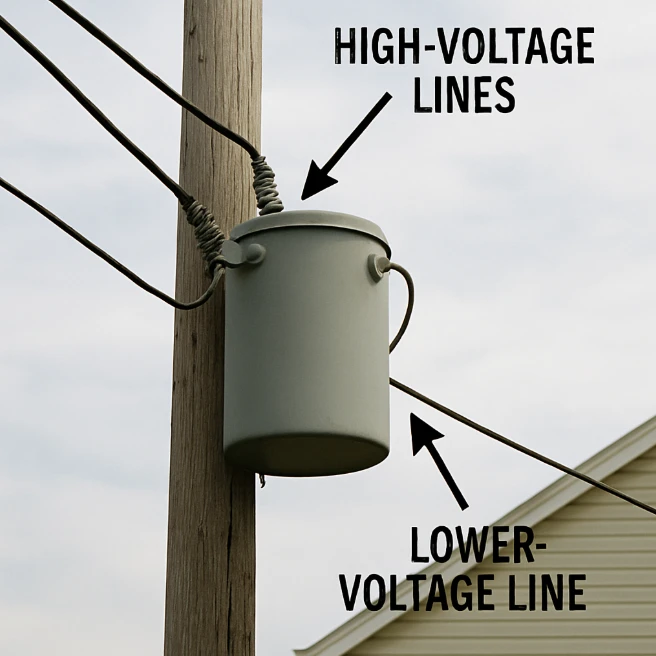

¿Alguna vez piensas en esa gran caja de metal verde que hace un ruido suave en un rincón de tu vecindario, o en esa lata gris colocada encima de un poste de servicios públicos cercano? Estas cosas que vemos todos los días son piezas-importantes y trabajadoras del enorme sistema energético. Transformadores, y pueden parecer normales, pero realizan algún tipo de magia eléctrica que hace posible nuestra existencia contemporánea.

La electricidad que llega a esa caja había realizado un viaje bastante largo a través del país desde una central eléctrica. Para desplazarse cientos de kilómetros se envía a una velocidad muy alta.Voltaje, una "presión" eléctrica que sería demasiado y peligrosa para su casa. No se podía meter una tostadora ahí sin que se vaporizara.

Y aquí tenemos lo que hace el transformador. Es como un traductor eléctrico, que quita ese voltaje súper peligroso de esas grandes líneas de transmisión y lo convierte en algo mucho más manejable y seguro. Y es la última y más importante puerta la que convierte la energía bruta a escala industrial en electricidad que fluye detrás de la pared. Pero hay un tipo de transformador que debemos utilizar para dar el último paso en casa. Si bien existen muchos, elConexión en estrella-deltaes el héroe anónimo de la energía residencial, y saber cómo funciona esta inteligente configuración demuestra la genialidad de nuestra red eléctrica.

La tarea principal de un transformador es cambiar la presión eléctrica, oVoltaje. Como la palanca de cambios de una bicicleta: si vas a realizar un recorrido largo y eficiente, querrás estar en una velocidad más alta, pero si simplemente vas a andar por tu vecindario, probablemente querrás estar en una velocidad más baja y más fácil. Un transformador es un aparato que "cambia" la electricidad al engranaje adecuado para la tarea.

La electricidad sale de la central eléctrica a un voltaje muy alto, por lo que puede viajar muchos kilómetros sin perder demasiada energía; esto se conoce como "intensificar". Pero ese tipo de poder sería realmente peligroso si lo tuvieras en tu casa. Así que hay algo cerca de tu casa que hace el paso-de bajada. Cambia esa electricidad de alto voltaje a un voltaje mucho más bajo y más seguro para sus luces y electrodomésticos. Y este último paso-hacia abajo es importante para la seguridad, ya que convierte el peligroso voltaje de la red en energía normal y útil para sus enchufes. Sin él, nunca se podría enchufar nada. Sin embargo, un transformador no se encarga de una corriente. Para que la red funcione de manera mucho más fluida, la electricidad llega en tres pulsos superpuestos, lo que afecta en gran medida la forma en que se fabrican los transformadores.

El transformador de última milla cerca de su casa no recibe solo un simple flujo de electricidad. En cambio, se vuelve muy inteligente y fuerte. Imagínese intentar empujar un gran tiovivo--usted solo: sería accidentado y no muy bueno. Ahora imagina a tres personas empujándolo, cada una dando un empujón fuerte y perfecto exactamente en el momento adecuado, una tras otra. El viaje sería súper suave y mucho más fuerte. eso es lo queenergía trifásicase basa en.

La red envía tres pulsos de electricidad diferentes pero superpuestos a través de los cables para que pueda enviar un flujo constante de energía. No es fácil, es una manera mucho mejor de transportar mucha energía. Y este flujo tiene que estar ahí todo el tiempo para los grandes motores industriales y para toda la red comunitaria que nos sostiene, por lo que tenemos que asegurarnos de que nuestros transformadores estén listos para este tipo de entrega. La idea se vuelve evidente cuando sabes qué buscar. La próxima vez que vea una gran torre de transmisión, tenga en cuenta que normalmente lleva tres cables principales (o grupos de cables). No el respaldo, sino las tres fases de la electricidad que viajan por todo el país. Pero la forma en que se conectan esos tres cables dentro del transformador marca la diferencia: dos sistemas totalmente diferentes: uno para la "autopista eléctrica" ​​y otro para nuestras "calles locales".

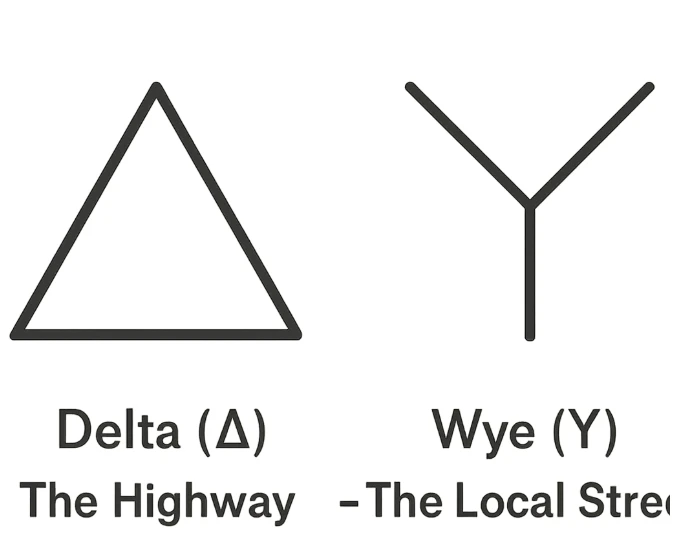

El nombre de la "autopista" eléctrica y de nuestras "calles locales" proviene de la estructura física de los cables del transformador. Los ingenieros le dieron estos nombres sencillos y fáciles-de-entender: Delta lleva el nombre de la letra griega Δ a la que se parece, Wye lleva el nombre de la letra Y a la que se parece. Y estas dos configuraciones están destinadas a hacer cosas totalmente diferentes.

Piensa en elconexión delta (Δ)como la autopista interestatal eléctrica. Con sus tres cables en un circuito cerrado simple, es muy fuerte y bueno para cuidar la potencia de alto voltaje que se aleja. Al igual que una autopista real, se trata de llevar una gran cantidad de tráfico (en este caso energía), de un lugar a otro sin demasiados problemas. La columna vertebral de la red eléctrica.

De lo contrario,Conexión en estrella (Y)es la red de calles locales que utiliza la compañía eléctrica para llegar a la puerta de casa. Y también se ocupa de las tres fases de la energía, pero su forma de estrella permite mucha más variedad en las necesidades de un vecindario. Este es el sistema que crea un transformador Delta - Wye en nuestro lado de la red. ATransformador en estrella delta -sirve como la "rampa de salida" clave entre estos dos sistemas. Toma la poderosa energía de largo recorrido-de la autopista Delta y la convierte astutamente para su uso en la red de calles locales de Wye. ¿Qué hace que la conexión Wye sea tan buena para nuestras casas? Tiene un truco especial que la autopista del Delta no tiene.

Y esa arma secreta, lo que hace que la conexión Wye(Y) sea perfecta para nuestros vecindarios, es un cuarto cable. La "carretera" delta sólo tiene tres cables, pero la "calle local" en estrella agrega una cuarta línea importante justo en el medio de la Y. Esto se conoce como cable neutro y es similar a la marca cero en una regla. Es la clave que nos da la flexibilidad que necesitamos en casa.

Este cable neutro es la magia detrás de casi todos los enchufes estándar de su casa. La electricidad de tu lámpara, la electricidad del cargador de tu teléfono y la electricidad de tu televisor no requieren toda la energía del sistema trifásico. En cambio, sólo necesitan tomar un poquito. Para generar la energía normal de 120 voltios que usamos todos los días, los electricistas simplemente eligen uno de los tres grandes cables "calientes" y lo conectan a este cable neutro compartido.

Y esta configuración inteligente permite que un servicio de la compañía eléctrica administre todas las cosas de su casa, grandes o pequeñas. La conexión en estrella puede proporcionar un neutro para cargas monofásicas-de modo que el cableado de tu hogar pueda enviar dos niveles de potencia diferentes:

Mayor voltaje (240 voltios):Para aparatos que consumen mucha energía, como secadoras, hornos y aires acondicionados centrales. Está hecho con dos cables "calientes".

Voltaje estándar (120 voltios):Para la mayoría de enchufes, luces y aparatos electrónicos. Esto se hace con un solo cable "caliente" y el cable neutro. Al final, los beneficios de tener una conexión secundaria en estrella se reducen a esta increíble versatilidad. Y al hacerlo, proporcionamos ese camino neutral a través del cual todos esos maravillosos tipos de energía llegan de manera segura y eficiente a nuestros hogares, donde pueden usarse para todo tipo de grandes cosas para las que la poderosa y poderosa autopista Delta simplemente no fue construida para manejar.

Tenemos dos sistemas diferentes, la autopista delta de tres cables para energía de larga distancia y la calle local en estrella de cuatro cables para energía vecinal. La humilde lata gris en el poste de servicios públicos o la caja verde en su jardín los vincula. No un transformador cualquiera, sino untransformador en estrella delta -que sirve como rampa de salida ideal desde la red eléctrica hasta su casa.

El transformador tiene 2 lados, uno se llamalado primariopor donde entra la potencia se llama otralado secundariodonde sale el poder de él. Transformadores para nuestros hogares, la potencia de alto voltaje de la red llega al lado primario que está cableado en delta (Δ). Aquí el transformador hace ambas cosas a la vez. En primer lugar, "reduce" el alto voltaje muy peligroso de las líneas eléctricas a un voltaje bajo mucho más seguro. Y en segundo lugar, mientras hace eso, también cambia internamente la conexión eléctrica de la autopista delta de tres cables en el lado primario a la calle en estrella de cuatro cables en el lado secundario. Y forma el importante cable neutro, para que usted obtenga el tipo de energía que su casa desea, justo en su puerta.

Y esta conversión delta- a-estrella es lo que hace que el sistema eléctrico de tu hogar sea tan increíblemente flexible. Dado que el secundario en estrella tiene su cuarto cable neutro, su casa tendrá dos voltajes diferentes del mismo servicio. 120 voltios, que se mide entre uno de los cables de alimentación principales y el neutro, y es perfecto para sus lámparas, televisores y cargadores de teléfonos. Y al mismo tiempo, si juntamos dos de esos cables de alimentación principales, obtenemos 240 voltios mucho más fuertes, que es exactamente lo que necesitan para funcionar las máquinas grandes como la estufa eléctrica o la lavadora.

Y además de ser conveniente, tenemos una cosa de seguridad llamada conexión en estrella con conexión a tierra. El punto neutro en la "Y" no es sólo un camino de retorno para la electricidad, sino que también está conectado físicamente a tierra a través de una larga varilla de metal. Esto es como una salida de emergencia. Si hay una falla eléctrica o un cortocircuito, esto le da a la corriente peligrosa una ruta segura y directa para ir al suelo, lo que activará un disyuntor y evitará que la persona reciba una descarga eléctrica o se produzca un incendio. Protección simple pero muy poderosa para todos sus vecinos. Mientras que el lado Wye está ocupado manteniendo su casa alimentada y protegida, la entrada Delta está ayudando silenciosamente a la red más grande. Forma de bucle cerrado dedelta(Δ)es naturalmente bueno para contener y cancelar algunos tipos de "ruido" eléctrico y desequilibrio, de manera similar a cómo los auriculares con cancelación de ruido-filtran las conversaciones de fondo. Ayuda a mantener la energía moviéndose suavemente por la "autopista" de alto voltaje, haciendo que las cosas sean más estables y confiables para todos.

Antes, esa caja verde que zumbaba en su jardín, o esa lata gris en un poste de electricidad, eran simplemente otra cosa más en el paisaje. Ahora puedes verlo como lo que realmente es: una puerta de entrada importante a la gran red eléctrica. Desde una planta de energía lejana, a través de kilómetros y kilómetros de líneas de alto voltaje hasta el último paso antes de entrar a su casa.

Ahora que ya sabes qué es un transformador Delta-estrella, es como la rampa de salida-de la autopista eléctrica que conecta todas esas grandes líneas eléctricas con el lugar por donde llega la electricidad a tu casa. El lado delta recibe la energía bruta, el lado estrella tiene el cable neutro importante que genera diferentes voltajes para su vida.

La próxima vez que visites tu zona, busca uno. No será sólo una caja de metal. Verás al héroe silencioso y tarareante conectando tu mundo a la red, convirtiendo el lenguaje de gran fuerza en la electricidad segura y confiable que impulsa tu vida diaria.
