Descripción
Parámetros técnicos
Descripción de los productos

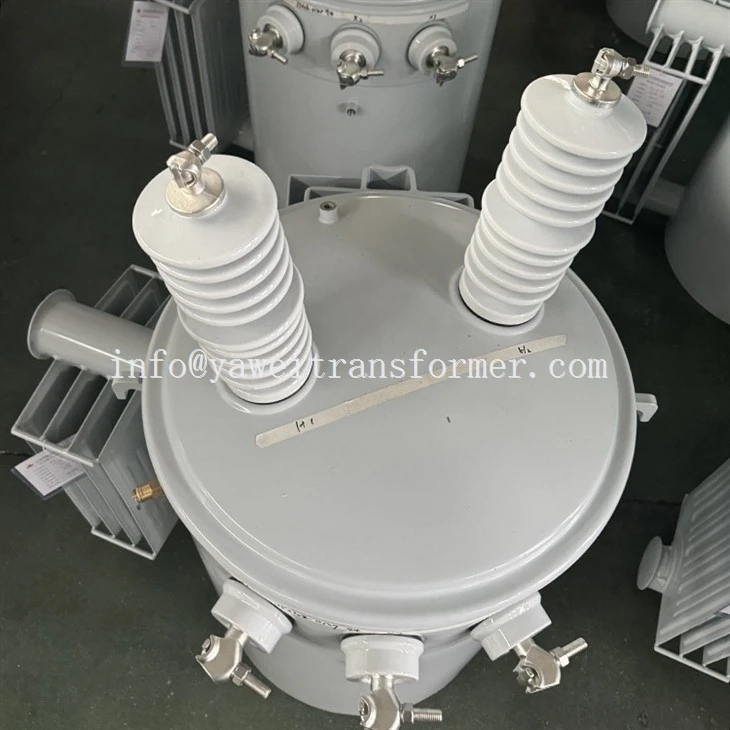

Características estructurales del transformador montado en la pole de fase sinlge
1. Las tapas del tanque tienen casquillos de porcelana de alto voltaje que vienen con terminales de anillo, que pueden acomodar cables de aluminio o cobre.
2. La estructura de costura circular de la cubierta del tanque garantiza una distribución de tensión incluso y un sellado confiable.
3. Los pernos del anillo en la pared del tanque sirven como el buje y terminal de bajo voltaje y están chapados en estaño.
4. Este elemento viene con una válvula de alivio de presión que es capaz de auto-selección.
5. Según los estándares ANSI, la suspensión del transformador se conecta en la parte superior e inferior.
6. El terminal de tierra en el tanque es un terminal de tierra del perno de anillo.
Características del transformador montado en poste
1. Diseño efectivo
2. Alta eficiencia y bajos niveles de ruido
3. Capacidad de voltaje dual
4.Customización basada en requisitos específicos
5. La recubrimiento cumple o excede el estándar IEEE C57
6. Lugs de elevación compatibles con CSA
7. Sellado exalente para protección contra factores ambientales
8. bujes de bajo voltaje de tipo polímero
9. Bujes de alto voltaje de tipo Puertain
10. Cubierta de concentración o bujes de voltaje de lateral
11. Terminales de tipo de espesor o abrazadera
12. Terminales de voltaje más alto y bajo
13.compatible con aceite mineral y aceite vegetal biodegradable como aceite aislante
14. Provisión para el soporte de arrestado de sobretensiones, con soportes disponibles si es necesario
Componentes principales del producto
1.
El material principal del buje de alto voltaje es el porcelana y su papel principal es conectar el devanado de alto voltaje y las líneas externas de alto voltaje, la protección del aislamiento, la protección contra la intrusión externa, la conducción de calor y la disipación de calor, etc., para garantizar el funcionamiento normal y la seguridad del transformador.
4. Buje de bajo voltaje
Hay dos tipos de buje de bajo voltaje como tipo de pala y tipo de clip. Se puede diseñar de acuerdo con las necesidades del cliente.
5. Válvula de alivio de presión
La válvula de alivio de presión en el transformador montado en la pole de una sola fase se usa principalmente para proteger el funcionamiento seguro del transformador, mantener las condiciones de trabajo normales y ajustar la presión de gas dentro del transformador para garantizar su estabilidad y confiabilidad.
Para el tipo CSP de transformador montado en poste de una sola fase, hay piezas adicionales (accesorios) como arrestador de iluminación, fusión de corriente interna y interruptor de circuito. El tipo CSP puede protegerse de los truenos y los rayos, los cortocircuitos y proteger la línea de transeía y distribución de la falla actual debido a la autoalimentación.
calificación de la empresa
Con un equipo técnico profesional y una amplia experiencia en proyectos internacionales, Yawei Transformer puede diseñar y fabricar todo tipo de transformadores eléctricos que se encuentren con los estándares internacionales.
Rangos de calificación de transformadores
Las clasificaciones de transformadores montados en polos de una sola fase varían según los requisitos de potencia del sistema de distribución eléctrica.
A continuación se muestran clasificaciones de potencia y voltaje optimizadas y únicas para transformadores monofásicos y trifásicos montados en postes:
Clasificaciones de potencia del transformador montado en poses de una sola fase:
10 kva, 25 kva, 37.5 kva, 50 kva, 100 kva, 167 kva, 250 kva, 333 kva
Clasificaciones de voltaje del transformador montado en el polo monofásico:
2400V, 7200V, 12470V, 7620V, 13200V, 7957V, 13800V, 19920v, 34500V, 27600V (exclusivo de Ontario, Canadá).
Calificaciones de potencia del transformador montado en postes trifásicos:
25kva, 45kva, 63kva, 100kva, 200kva, 315kva, 400kva y 500kva.
Transformador de polo trifásico montado en poste clasificaciones de voltaje nominal:
Calificación de voltaje nominal primario de 11kV a 33kV.
Dibujo de esquema general del transformador
pantalla Facroty
Parámetros técnicos generales de transformador
|
Capacidad nominal (KVA) |
A |
B |
C |
D |
Misa (kg) |
Aceite (litros) |
|
10 |
885 |
560 |
500 |
525 |
100 |
22 |
|
25 |
935 |
560 |
560 |
590 |
160 |
30 |
|
50 |
1035 |
710 |
635 |
635 |
260 |
60 |
|
75 |
1035 |
710 |
745 |
745 |
375 |
90 |
|
100 |
1135 |
815 |
770 |
770 |
555 |
100 |
|
167 |
1135 |
1015 |
795 |
795 |
690 |
160 |
Aplicaciones de transformadores
Los transformadores montados en polos juegan un papel crucial en los sistemas de distribución de energía a nivel del suelo. Su aplicación generalizada es particularmente prominente en los suburbios y rurales, donde sirven como componentes indispensables dentro de la infraestructura de energía de las afueras y las aldeas de la ciudad. Estos transformadores están comúnmente anclados a postes de cemento o madera robustos, asegurando un proceso de instalación confiable y seguro. Además, los transformadores montados en polos se utilizan ampliamente en las redes de servicios públicos.
Embalaje y envío de transformadores
Yawei Transformer cuenta con más de 30 años de experiencia en la fabricación y exportación de transformadores, lo que los hace muy expertos en las complejidades del embalaje y el transporte de transformadores.
Estuche de madera o de acuerdo con el paquete de requisitos del cliente: estuche de madera o embalaje desnudo de acuerdo con los requisitos del cliente. Los requisitos para la fabricación y refuerzo de las cajas de embalaje. Realizamos estrictamente los estándares internacionales.
Productos relacionados
Transformador montado en poste de 25 kVA
37.5 KVA Transformador montado en poste
Transformador montado en poste de 50 kVa
Transformador montado en poste de 100 kVa
Transformador montado en poste de 167 KVA
Transformador montado en poste de 75kva
Productos principales de Yawei
Preguntas frecuentes
P: 1. ¿Cuáles son los 3 tipos de transformadores?
R: Los transformadores, que son componentes críticos en los sistemas de energía eléctrica, vienen en varios tipos según su diseño, función y aplicación. Transformadores de potencia: función: se usa principalmente en las redes de transmisión de potencia eléctrica para aumentar (aumentar) o bajar los niveles de voltaje (disminuir). Características: generalmente son grandes, tienen altas clasificaciones de potencia y están diseñados para una operación continua a alta eficiencia. Ubicación: Comúnmente se encuentra en las estaciones de generación de energía y en los puntos clave en las redes de transmisión. Transformadores de distribución: función: se usa para reducir el voltaje para la distribución de electricidad a hogares, empresas y otros usuarios finales. Características: son más pequeños que los transformadores de potencia y están diseñados para proporcionar la transformación de voltaje final en el sistema de distribución de energía eléctrica. Ubicación: generalmente se encuentra en postes de servicios públicos, en bóvedas subterráneas o en subestaciones pequeñas en áreas residenciales o comerciales. Transformadores de instrumentos: subtipos: incluye transformadores de corriente (CT) y transformadores potenciales (PT) o transformadores de voltaje (VT). Función: utilizado para las funciones de medición y retransmisión de protección en redes eléctricas. Transformadores de corriente (CT): diseñado para proporcionar una corriente en su bobina secundaria proporcional a la corriente que fluye en su bobina primaria. Se utilizan para medir grandes corrientes y para el retransmisión de protección en circuitos de alto voltaje. Transformadores potenciales (PT) o transformadores de voltaje (VT): proporcione un voltaje escalado que sea proporcional al voltaje en el circuito al que están conectados, facilitando la medición y el monitoreo seguros. Cada tipo de transformador sirve un papel específico en el sistema de energía eléctrica, con los transformadores de potencia integrales para la transmisión de larga distancia, los transformadores de distribución esenciales para la entrega de potencia local y los transformadores de instrumentos críticos para la medición precisa y la protección del sistema.
P: 2. ¿Cómo funciona un transformador de poste?
R: Un transformador de poste, comúnmente visto en postes de servicios públicos en áreas residenciales y comerciales, es un tipo de transformador de distribución que reduce el alto voltaje desde la red eléctrica a un voltaje más bajo adecuado para su uso en hogares y negocios. Entrada de alto voltaje: el transformador recibe electricidad de alto voltaje de líneas eléctricas. Este voltaje está típicamente en el rango de miles de voltios (por ejemplo, 7.200 voltios), que es demasiado alto para uso directo en hogares o negocios. Transformador baja: el transformador de polos es esencialmente un transformador de baja. Tiene dos conjuntos de bobinas o devanados, primarios y secundarios, enrollados alrededor de un núcleo magnético. El devanado primario está conectado a la línea de alimentación de alto voltaje, y el devanado secundario está conectado a la red de distribución local. Reducción de voltaje: el transformador funciona con el principio de inducción electromagnética. El alto voltaje en el devanado primario crea un campo magnético en el núcleo, lo que luego induce un voltaje más bajo en el devanado secundario. La relación del número de giros en la bobina primaria al número de giros en la bobina secundaria determina la cantidad de reducción de voltaje. Transferencia de energía: la energía se transfiere del devanado primario al devanado secundario a través del campo magnético, sin una conexión eléctrica directa entre los dos. Esto reduce el alto voltaje de entrada a un voltaje de salida más bajo. Salida de bajo voltaje: el voltaje de salida se reduce a un nivel adecuado para uso doméstico, generalmente alrededor de 120\/240 voltios en América del Norte o 230\/400 voltios en muchos otros países. Este voltaje más bajo se distribuye a casas y negocios a través de la red eléctrica local. Seguridad y aislamiento: el transformador está diseñado con características de seguridad, incluidos el aislamiento y la conexión a tierra, para proteger contra los riesgos eléctricos. Además, los transformadores de poste generalmente están equipados con fusibles o disyuntores para evitar daños en caso de sobrecargas o fallas. Los transformadores de polos son esenciales en la red de distribución, lo que permite la entrega segura y eficiente de electricidad a los usuarios finales. Están diseñados para ser robustos y confiables, a menudo soportando diversas condiciones ambientales al tiempo que proporcionan un servicio continuo.
P: 3. ¿Cómo pueden muchas casas un suministro de transformador de 50 kVA?
R: El número de casas que puede suministrar un transformador de 50 kVA (kilovoltios-amperios) depende de varios factores, incluido el consumo promedio de electricidad por casa, la carga máxima de cada casa y el equilibrio general de la carga. Sin embargo, se puede hacer una estimación aproximada con algunos supuestos generales. Consumo promedio de electricidad del hogar: esto varía mucho según la región, el tipo de vivienda y el estilo de vida. En los Estados Unidos, por ejemplo, el consumo promedio de los hogares es de aproximadamente 877 kWh por mes, o aproximadamente 1,2 kW de carga continua. Sin embargo, este número puede ser significativamente menor en otros países o en hogares de eficiencia energética. Capacidad del transformador: un transformador de 50 kVA puede suministrar 50 kW en condiciones ideales (suponiendo un factor de potencia de 1, que es una simplificación ya que los factores de potencia reales pueden ser más bajos). Pico vs. carga promedio: no todas las casas dibujan su carga máxima simultáneamente. Por lo general, las cargas residenciales están diversificadas, lo que significa que las cargas máximas ocurren en diferentes momentos. Con estos puntos en mente, hagamos un cálculo aproximado suponiendo una carga continua promedio de 1.2 kW por hogar: la capacidad total del transformador es de 50 kVA (o aproximadamente 50 kW por simplicidad). Dividir esta capacidad por la carga promedio por casa proporciona una estimación del número de casas que puede suministrar: este cálculo proporciona una estimación básica, pero los números reales pueden variar. Para una planificación más precisa, se deben considerar factores como la demanda máxima, las regulaciones locales y los márgenes de seguridad. Además, en la práctica, las empresas de servicios públicos tienden a planificar una carga más baja por transformador para garantizar la confiabilidad y tener en cuenta futuros aumentos en la demanda de electricidad.
P: 4. ¿Están llenos de aceite de transformadores montados en postes?
R: Sí, muchos transformadores montados en postes están llenos de aceite. El aceite cumple varias funciones importantes en estos transformadores: aislamiento: el aceite proporciona aislamiento eléctrico. Rodea los componentes internos, como los devanados y el núcleo, evitando las descargas eléctricas y los arcos dentro del transformador. Enfriamiento: el aceite también actúa como un refrigerante. Absorbe el calor generado por el transformador durante la operación y ayuda a disipar este calor. Esto es crucial para mantener la temperatura del transformador dentro de los límites de funcionamiento seguros. Protección: al llenar la carcasa del transformador, el aceite protege los componentes internos de la humedad, el polvo y otros contaminantes que podrían afectar el rendimiento y la vida útil del transformador. El tipo de aceite utilizado en los transformadores es un aceite aislante especializado, típicamente un aceite mineral, que se refina cuidadosamente para mantener sus propiedades aislantes y estabilidad térmica. En los últimos años, ha habido un movimiento hacia el uso de aceites biodegradables y menos dañinos, especialmente en transformadores ubicados en áreas sensibles. Estos transformadores llenos de aceite están diseñados con sellos y medidas de protección para evitar fugas de aceite y están sujetos a regulaciones y mantenimiento regular para garantizar su operación segura. En caso de fugas u otros problemas, requieren atención rápida para evitar daños ambientales y riesgos operativos.
P: 5. ¿Cuál es la capacidad máxima del transformador montado en el poste?
R: La capacidad máxima de los transformadores montados en el poste puede variar, pero generalmente varían hasta aproximadamente 500 kVA (kilovoltios). Los tamaños más comunes para áreas residenciales están en el rango de 25 kVA a 100 kVA. Las capacidades más grandes, como 250 kVA a 500 kVA, podrían usarse en áreas con mayores demandas de carga, como zonas comerciales o áreas residenciales densamente pobladas. La capacidad de un transformador montado en el poste se elige en función de varios factores: demanda de carga eléctrica: la carga eléctrica total del área que sirve, que incluye casas residenciales, edificios comerciales, iluminación de la calle, etc. Consideraciones de carga máxima: la carga máxima que podría esperarse en cualquier momento. Las empresas de servicios públicos a menudo usan cálculos de factor de carga y factor de diversidad para estimar esto. Crecimiento futuro: aumentos anticipados en la demanda debido al desarrollo del área o el crecimiento de la población. Tamaño físico y restricciones de peso: los transformadores montados en postes deben ser apoyados físicamente por postes de servicios públicos, por lo que hay un límite práctico para su tamaño y peso. Seguridad y eficiencia: los transformadores más grandes pueden ser más eficientes en términos de pérdidas, pero deben equilibrarse con el costo y la practicidad de la instalación y el mantenimiento. Mientras que 500 KVA podrían considerarse un límite superior rugoso para los transformadores montados en postes, la capacidad máxima específica dependerá del diseño del fabricante y los requisitos y estándares de la compañía de servicios públicos. Para las cargas que requieren más de lo que puede manejar un solo transformador montado en el poste, se pueden usar múltiples transformadores o la instalación puede cambiar a una solución de subestación montada en el suelo.
P: 6. ¿Cuántas casas pueden suministrar un transformador de 100 kVA?
R: El número de casas que puede suministrar un transformador de 100 kVA depende de varios factores, como el consumo promedio de electricidad por casa, la demanda máxima y la diversidad de carga. Sin embargo, podemos proporcionar una estimación general basada en valores promedio. Supongamos: Consumo promedio de electricidad: esto puede variar significativamente en función de la ubicación, el tipo de vivienda y el estilo de vida. Por ejemplo, en los Estados Unidos, el consumo promedio de electricidad del hogar es de aproximadamente 877 kWh por mes o aproximadamente 1.2 kW como carga continua. Sin embargo, esta cifra podría ser menor en otras regiones o en hogares de eficiencia energética. Capacidad del transformador: la capacidad del transformador es de 100 kVA. Suponiendo un factor de potencia de 1 por simplicidad (los factores de potencia del mundo real suelen ser inferiores a 1), esto se traduce en 100 kW. Pico vs. carga promedio: el uso de electricidad residencial no es constante; Su punto es durante ciertos momentos del día. Por lo tanto, el transformador no necesita ser dimensionado por la suma de la máxima demanda posible de todas las casas que proporciona. Usando la suposición de carga continua promedio de 1,2 kW por hogar: calculemos esto. Un transformador de 100 kVA puede suministrar aproximadamente 83 casas, suponiendo una carga continua promedio de 1.2 kW por hogar. Es importante tener en cuenta que esta es una estimación simplificada. El número real puede variar según factores como la demanda máxima, la eficiencia energética de las casas, el clima local (que afecta los requisitos de calefacción y enfriamiento) y los electrodomésticos específicos utilizados. Además, las empresas de servicios públicos generalmente diseñan sus sistemas con un margen para garantizar la confiabilidad y acomodar futuros aumentos en la demanda.
P: 7. ¿Cuánto cuesta un transformador de poste de potencia?
R: El costo de un transformador de poste de potencia puede variar ampliamente en función de varios factores, como su capacidad (calificación KVA), tipo (monofásico o trifásico), fabricante y cualquier característica o requisito específico. Capacidad: la calificación KVA del transformador es un determinante significativo de su costo. Los transformadores de mayor capacidad son más caros. Por ejemplo, un pequeño transformador (como un KVA o 50 kVA) utilizado en áreas residenciales costará menos que los transformadores más grandes utilizados para fines comerciales o industriales. Tipo: los transformadores monofásicos son generalmente más baratos que los transformadores trifásicos. La elección entre ellos depende de la aplicación y la naturaleza de la carga eléctrica. Características y especificaciones: Las características adicionales como recintos resistentes a la manipulación, sistemas de contención de aceite y capacidades de monitoreo inteligente pueden aumentar el costo. Fabricante y calidad: la marca y la calidad también afectan el precio. Los fabricantes de renombre pueden cobrar más, pero sus transformadores a menudo ofrecen una mejor confiabilidad y vida útil. Instalación y accesorios: el costo total también debe tener en cuenta la instalación, que puede incluir postes, cableado, dispositivos de protección y mano de obra. También se debe considerar el costo del transporte y las medidas de cumplimiento ambiental necesarias (como los sistemas de contención de aceite para los transformadores llenos de aceite). A partir de mi última actualización en abril de 2023, el rango de precios para un transformador de poste de potencia podría variar de unos pocos miles de dólares para modelos de menor capacidad a decenas de miles para modelos más grandes y ricos en características. Sin embargo, estos precios pueden fluctuar en función de las condiciones del mercado, los costos de los materiales y los requisitos específicos del cliente. Para los precios más precisos y actuales, se recomienda obtener cotizaciones de varios fabricantes o proveedores y considerar el costo total de propiedad, que incluye no solo el precio de compra inicial sino también la instalación, el mantenimiento y la vida útil esperada.
P: 8. ¿Cómo sabes si un transformador de poste es malo?
R: Identificar un transformador de poste defectuoso o fallido implica observar ciertos signos y síntomas. Sin embargo, es importante recordar que cualquier trabajo de inspección o mantenimiento debe ser realizado por profesionales calificados debido al alto riesgo asociado con el equipo eléctrico. Ruidos inusuales: un sonido de zumbido es normal para los transformadores, pero los ruidos fuertes de zumbido, crepitantes o chisporroteantes pueden indicar un problema. Fugas de aceite: para los transformadores llenos de aceite, cualquier signo de fugas de aceite alrededor del transformador es una preocupación. Fugas de aceite puede conducir a una falla de aislamiento y enfriamiento. Sobrecalentamiento: el calor o los puntos críticos excesivos en la carcasa del transformador pueden indicar un problema interno. Mientras que los transformadores normalmente generan calor, el calor excesivo puede indicar sobrecarga, falla del aislamiento u otros problemas internos. El olor quemado: un olor ardiente o un humo visible es un signo claro de un problema de sobrecalentamiento o una falla eléctrica dentro del transformador. Daño físico: los signos de daño físico como abolladuras, grietas o óxido pueden comprometer la integridad y el rendimiento del transformador. Fluctuaciones de potencia: si el transformador está fallando, puede causar fluctuaciones en el suministro eléctrico, como luces parpadeantes o cortes de energía intermitentes. Los interruptores de circuito sacados o los fusibles soplados: el tropiezo frecuente de disyuntores o fusibles soplados en el circuito conectado puede ser un signo de que el transformador está mal funcionando. Arcing o chispas visibles: cualquier arco o chispas visible alrededor del transformador es un problema grave y necesita atención inmediata. Corrosión: la corrosión en cualquier parte del transformador, especialmente en las conexiones, puede conducir a fallas. Edad: los transformadores más antiguos son más propensos al fracaso. Conocer la edad y el historial de servicios puede proporcionar información sobre la probabilidad de falla. Si sospecha que un transformador de poste es malo, no se acerque ni intente inspeccionarlo usted mismo. Informe sus inquietudes a la compañía eléctrica local o proveedor de servicios públicos. Tienen personal capacitado equipado para evaluar y reparar de forma segura dicho equipo. El mantenimiento e inspecciones regulares de los profesionales es clave para garantizar la longevidad y la seguridad de los transformadores de postes.
P: 9. ¿Cuál es el propósito de un transformador de poste de potencia?
R: El propósito de un transformador de poste de potencia, comúnmente visto montado en postes de servicios públicos en áreas residenciales y comerciales, es reducir la electricidad de alto voltaje desde la red eléctrica a un voltaje más bajo adecuado para su uso en hogares, negocios y otros edificios. BAJO DE VOLTAJE: la función principal de un transformador de polos es reducir el alto voltaje de las líneas eléctricas a un nivel más manejable. Por ejemplo, podría reducir el voltaje de varios miles de voltios a 120\/240 voltios, que es el voltaje estándar para edificios residenciales y comerciales en muchos países. Aislamiento eléctrico: los transformadores proporcionan aislamiento eléctrico entre las líneas de transmisión de alto voltaje y las líneas de distribución de bajo voltaje. Este aislamiento es crucial para la seguridad y ayuda a controlar el sistema de distribución de energía. Eficiencia energética: al bajar el voltaje en el punto de uso, los transformadores de poste aseguran que la electricidad se entregue de manera eficiente. El alto voltaje se usa para la transmisión a largas distancias para minimizar la pérdida de energía, y la reducción de la reducción localmente minimiza las pérdidas que ocurrirían si se entregarán al alto voltaje directamente a los usuarios finales. Seguridad: reducir el voltaje a un nivel más seguro reduce el riesgo de riesgos eléctricos. Esto es esencial para áreas residenciales, escuelas, empresas y otros lugares poblados. Facilita la distribución: estos transformadores son un componente clave en la red de distribución eléctrica, lo que permite distribuir electricidad a múltiples hogares y empresas de un solo transformador, dependiendo de su capacidad. Adaptabilidad: se pueden usar diferentes transformadores para acomodar diferentes voltajes y necesidades de energía, lo que hace que el sistema de distribución de energía sea adaptable a diversos requisitos. En resumen, los transformadores de poste de potencia son esenciales para adaptar la electricidad de alto voltaje transmitida a largas distancias a la electricidad de menor voltaje utilizada en entornos cotidianos. Son un enlace crítico en la cadena de entrega de electricidad, asegurando que la energía sea segura, eficiente y confiable para los usuarios finales.
P: 10. ¿Cuál es el objetivo principal de los transformadores de distribución montados en la almohadilla?
R: El objetivo principal de los transformadores de distribución montados en el polo y montados en polos es reducir la electricidad de alto voltaje desde la red eléctrica a un voltaje más bajo adecuado para su uso en hogares, negocios y otras aplicaciones de usuario final. Transformadores montados en almohadillas Ubicación: Instalada en el suelo, asegurada a una almohadilla de concreto. Diseño: encerrado en un gabinete de metal cerrado, típicamente son más grandes y más potentes que los transformadores montados en postes. Uso: comúnmente utilizado en áreas suburbanas, urbanas e industriales donde un transformador debe ser menos molesto y donde no hay suficiente espacio para un poste. Seguridad y estética: el recinto brinda seguridad para el público y también una apariencia más estéticamente agradable. Acceso: servicio desde el nivel del suelo, lo que hace que sean más fáciles de acceder para el mantenimiento y la reparación que los transformadores montados en postes. Transformadores montados en polos Ubicación: montado en postes de utilidad. Diseño: más pequeño y contenido en un tanque de metal, suspendido sobre el suelo. Uso: utilizado con frecuencia en áreas residenciales, entornos rurales y donde el espacio no es una restricción. Elevación: al ser elevados, son menos accesibles para el público, lo que agrega una medida de seguridad. Al ahorro de espacio: son ideales donde el espacio en el suelo es limitado o en entornos donde una instalación en el suelo no es factible. Características y funciones comunes Transformación de voltaje: Ambos tipos sirven la función esencial de la reducción de voltaje: convertir la electricidad de alto voltaje a un voltaje más bajo para un uso residencial o comercial seguro. Aislamiento eléctrico: proporcionan aislamiento eléctrico entre el sistema de transmisión de alto voltaje y el sistema de distribución de bajo voltaje. Eficiencia energética: al reducir el voltaje cerca del punto de uso, estos transformadores ayudan a minimizar las pérdidas de energía asociadas con la transmisión de larga distancia. Seguridad y confiabilidad: Ambos tipos están diseñados para garantizar una distribución segura y confiable de la electricidad, ajustada a diversos estándares y regulaciones de seguridad. En resumen, mientras que los transformadores montado en el polo y montados en polos difieren en su ubicación y diseño físico, su función central es la misma: para reducir de manera segura y eficiente la electricidad de alto voltaje de la red de transmisión a un nivel utilizable para los usuarios finales en una variedad de configuraciones.
P: 11. ¿Cómo funcionan los transformadores en los polacos?
R: Transformadores montados en postes de servicios públicos, comúnmente vistos en áreas residenciales y comerciales, funcionan reduciendo la electricidad de alto voltaje desde la red eléctrica a un voltaje más bajo adecuado para su uso en edificios y hogares. Entrada de alto voltaje: el transformador está conectado a líneas de alimentación de alto voltaje. Este voltaje suele ser mucho más alto de lo seguro o útil para uso directo en hogares o negocios. Inducción electromagnética: el transformador funciona con el principio de inducción electromagnética. Tiene dos conjuntos de bobinas o devanados, el devanado primario y el devanado secundario, que se enrollan alrededor de un núcleo magnético. Transformación de baja hacia abajo: el devanado primario está conectado a la línea de alimentación de alto voltaje, y el devanado secundario está conectado a la red de distribución local. El número de giros en la bobina primaria es mayor que en la bobina secundaria, lo que reduce el voltaje del lado primario al lado secundario. Flujo magnético: cuando la electricidad fluye a través del devanado primario, crea un campo magnético en el núcleo. Este campo magnético induce un voltaje en el devanado secundario. El voltaje inducido en el devanado secundario es proporcional a la relación del número de giros en el devanado primario al número de giros en el devanado secundario. Reducción de voltaje: el transformador reduce efectivamente el alto voltaje de entrada a un voltaje de salida más bajo. Por ejemplo, podría reducir el voltaje de miles de voltios a 120\/240 voltios, que es el voltaje estándar para uso residencial en muchos países. Transferencia de energía: la energía se transfiere del devanado primario al devanado secundario a través del campo magnético, sin una conexión eléctrica directa entre los dos. Seguridad y aislamiento: los transformadores están diseñados con características de seguridad, incluido el aislamiento y la conexión a tierra, para proteger contra los riesgos eléctricos. También generalmente están encerrados en una carcasa protectora. Distribución a los usuarios finales: la electricidad de menor voltaje se distribuye a casas y negocios a través de la red eléctrica local. Los transformadores montados en polos son un componente clave en la red de distribución, lo que permite la entrega segura y eficiente de electricidad a los usuarios finales. Están diseñados para ser robustos y confiables, a menudo soportando diversas condiciones ambientales al tiempo que proporcionan un servicio continuo.
P: 12. ¿Están transformadores montados en poste a tierra?
R: Sí, los transformadores montados en postes están basados en la seguridad y la eficiencia operativa. La conexión a tierra adecuada es un aspecto crucial del diseño e instalación del transformador por varias razones: Seguridad eléctrica: la conexión a tierra ayuda a proteger a las personas de la descarga eléctrica. En el caso de una falla, como un cortocircuito dentro del transformador, la conexión a tierra proporciona una ruta de baja resistencia para que la corriente de falla fluya a la tierra, reduciendo el riesgo de descarga eléctrica a cualquier persona cerca del transformador. Protección del equipo: la conexión a tierra ayuda a proteger el transformador y otros componentes eléctricos de daños debido a fallas o ataques con rayos. Al proporcionar un camino para que el exceso de electricidad se descargue en el suelo, evita la acumulación de voltajes peligrosos. Niveles de voltaje estable: la conexión a tierra en los sistemas eléctricos también ayuda a estabilizar los niveles de voltaje, asegurando que el transformador funcione de manera efectiva y eficiente. Minimizar el ruido eléctrico: una buena tierra ayuda a minimizar el ruido eléctrico en el sistema, lo que puede interferir con el rendimiento de equipos electrónicos sensibles. Cumplimiento regulatorio: los códigos y estándares eléctricos en la mayoría de las regiones requieren la conexión a tierra de los transformadores montados en postes. Estas regulaciones aseguran que las instalaciones cumplan con los criterios de seguridad necesarios. El sistema de conexión a tierra generalmente incluye un conductor de conexión a tierra (un cable que conecta la caja del transformador a una biela o cuadrícula) y un electrodo de conexión a tierra (como una varilla conducida al suelo). Los requisitos específicos para la conexión a tierra pueden variar según los códigos eléctricos locales, el diseño del sistema eléctrico y los factores ambientales. Es importante tener en cuenta que todo el trabajo que involucra instalaciones eléctricas, incluida la conexión a tierra, debe ser realizada por profesionales calificados debido a los altos riesgos involucrados.
P: 13. ¿Cómo están conectados los transformadores de poste?
R: Los transformadores de poste están conectados para bajar la electricidad de alto voltaje desde las líneas eléctricas hasta un voltaje más bajo adecuado para uso residencial o comercial. El cableado básico de un transformador de poste implica conexiones a las líneas de alimentación de alto voltaje, el transformador en sí y la red de distribución de bajo voltaje. Aquí hay una descripción general simplificada: conexión de línea de alto voltaje: el devanado principal del transformador está conectado a las líneas de alimentación de alto voltaje. Estas líneas están típicamente en la parte superior del polo de utilidad y están conectadas a uno de los terminales principales del transformador. Un cable de conexión a tierra generalmente está conectado desde la línea de alimentación de alto voltaje hasta el poste y luego al suelo, proporcionando una ruta para fallas eléctricas y estabilizando el sistema. Bobinado primario del transformador: el devanado primario del transformador está diseñado para manejar el alto voltaje de entrada de las líneas eléctricas. Este devanado es donde comienza el proceso de reducción de voltaje. Neutral y conectado a tierra: el transformador se basa en seguridad y para garantizar un funcionamiento adecuado. Un conductor neutral a menudo está conectado al sistema de conexión a tierra del transformador. El punto neutral del devanado primario generalmente está conectado a tierra. Esta conexión a tierra también está conectada a una caña de conexión a tierra conducida a la tierra. Bobinado secundario del transformador: el devanado secundario es donde se reduce el voltaje. El número de giros en el devanado secundario es menor que en el devanado primario, lo que reduce el voltaje. El devanado secundario tiene conexiones que conducen a los terminales secundarios del transformador, que luego se conectan a la red de distribución local. Distribución de bajo voltaje: a partir de los terminales secundarios, la electricidad de menor voltaje se distribuye a hogares y negocios. Esto generalmente se realiza a través de líneas de distribución que se ejecutan a lo largo de los postes de utilidad y luego se ramifican a edificios individuales. El lado secundario también incluye una línea neutral, que está conectada a tierra y a menudo funciona junto con las líneas eléctricas. Seguridad y aislamiento: los transformadores están equipados con diversas características de seguridad y aislamiento para proteger contra descargas eléctricas, cortocircuitos y otros riesgos eléctricos. Fusibles y dispositivos de protección: los fusibles o disyuntores se usan en los lados primarios y secundarios para proteger el transformador y la red eléctrica de sobrecargas y fallas. Es importante tener en cuenta que el cableado real de un transformador de poste puede ser más complejo y varía según el diseño del transformador, los requisitos del sistema eléctrico y las regulaciones locales. La instalación, el mantenimiento y el servicio de los transformadores de polos siempre deben ser realizados por profesionales eléctricos calificados.
P: 14. ¿Qué es la protección para el transformador montado en el poste?
R: La protección para los transformadores montados en postes es esencial para garantizar una operación segura y confiable. Se utilizan varios mecanismos y dispositivos de protección para salvaguardar contra fallas, sobrecargas y otros riesgos eléctricos. Estas son las estrategias clave de protección: Fusibles: los fusibles son la forma más básica de protección. Están diseñados para soplar y desconectar el transformador de la línea de alimentación en caso de una sobrecarga o cortocircuito. Circuiters: los interruptores de circuitos tienen un propósito similar a los fusibles, pero se pueden restablecer. Cortan automáticamente la corriente eléctrica si detectan una falla o sobrecarga. AGRESIGADORES: Los pararrayos protegen el transformador de los picos de voltaje y las oleadas, a menudo causadas por rayos o aumentos de conmutación. Trabajan desviando el exceso de voltaje al suelo. Grounding: La conexión a tierra adecuada es crucial para la seguridad. Proporciona una ruta para las corrientes de fallas y ayuda a estabilizar el voltaje en el sistema. El caso del transformador y el neutral del transformador típicamente están fundamentados. Protección térmica: algunos transformadores están equipados con sensores térmicos o tiras bi-metálicas que desencadenan una alarma o desconectan el transformador en caso de sobrecalentamiento. Monitoreo a nivel de aceite y temperatura (para transformadores llenos de aceite): estos transformadores pueden tener medidores o sensores para monitorear el nivel de aceite y la temperatura. Los bajos niveles de aceite o las altas temperaturas pueden indicar problemas potenciales. Dispositivos de alivio de presión (para transformadores llenos de aceite): en el caso de fallas internas, los dispositivos de alivio de presión permiten la liberación segura de gases o petróleo, evitando una ruptura o explosión. Protección contra sobrecorriente: los relés y los dispositivos de sobrecorriente protegen el transformador de sobrecargas sostenidas que podrían dañar sus devanados. Relé de Buchholz (para transformadores llenos de aceite más grandes): un relevo de Buchholz es un dispositivo de protección activado por gas utilizado en transformadores de aceite. Detecta la acumulación de gases (un signo de una falla interna) y desencadena una alarma o cierra el transformador. Características resistentes a la manipulación: los recintos y cerraduras impiden el acceso no autorizado al transformador, reduciendo el riesgo de vandalismo o contacto accidental con piezas vivas. Es importante tener en cuenta que los requisitos y dispositivos de protección específicos para un transformador montado en el poste pueden variar según su tamaño, diseño y el sistema eléctrico del que forma parte. El mantenimiento e inspecciones regulares también son una parte crítica de la estrategia de protección de un transformador, asegurando que todos los dispositivos de protección funcionen correctamente.
P: 15. ¿Los transformadores salen mal con el tiempo?
R: Sí, los transformadores pueden ir mal con el tiempo. Al igual que cualquier equipo eléctrico, los transformadores tienen una vida útil finita y pueden deteriorarse debido a varios factores. Aquí hay algunas razones por las cuales los transformadores pueden ir mal con el tiempo: el deterioro del aislamiento: el aislamiento en los transformadores, tanto el aceite en los transformadores llenos de aceite y el aislamiento sólido alrededor de los devanados, puede descomponerse con el tiempo. Este deterioro puede acelerarse por factores como sobrecalentamiento, sobrecarga y exposición al oxígeno y la humedad. Envejecimiento térmico: los transformadores generan calor durante la operación. Los ciclos de calentamiento y enfriamiento repetidos pueden hacer que los materiales a la edad, particularmente los materiales de aislamiento, lo que lleva a un rendimiento o falla reducido. Tasas eléctricas: los altos voltajes y las corrientes, así como los circuitos cortos y las oleadas eléctricas, pueden estresar los componentes del transformador, lo que lleva a una degradación gradual. Desgaste mecánico: los transformadores con piezas móviles, como los cambiadores de grifos, están sujetos al desgaste mecánico. Corrosión y factores ambientales: la corrosión debido a condiciones ambientales como la humedad, la sal y la contaminación puede afectar los componentes del transformador, particularmente las piezas y las conexiones metálicas. Contaminación del aceite: en los transformadores llenos de aceite, el aceite puede contaminarse con agua, gas o partículas con el tiempo, reduciendo sus propiedades aislantes y de enfriamiento. Distorsión armónica: en las redes eléctricas modernas con cargas no lineales (como las de dispositivos electrónicos y unidades de frecuencia variable), se pueden inducir corrientes armónicas en transformadores, lo que lleva a calentamiento y estrés adicionales. Fluctuaciones de carga: la sobrecarga frecuente o sostenida puede acelerar el proceso de envejecimiento en los transformadores. Defectos de fabricación: aunque menos comunes debido al estricto control de calidad, los defectos de fabricación a veces pueden conducir a una falla prematura del transformador. Falta de mantenimiento: el mantenimiento inadecuado puede conducir a una acumulación de problemas que acortan la vida útil de un transformador. Para maximizar la vida útil y garantizar la confiabilidad de los transformadores, el mantenimiento regular, el monitoreo y las pruebas son esenciales. Esto incluye verificar y mantener la integridad del aislamiento, la calidad del aceite (en transformadores llenos de aceite) y piezas mecánicas, así como monitorear la carga y la temperatura del transformador. Cuando un transformador comienza a mostrar signos de deterioro significativo, a menudo es más económico y más seguro reemplazarlo en lugar de intentar reparaciones extensas.
P: 16. ¿Cuándo se debe reemplazar un transformador?
R: Se debe reemplazar un transformador cuando exhibe signos de deterioro significativo, ineficiencia o cuando ya no cumple con las demandas operativas requeridas. Aquí hay indicadores y situaciones clave cuando se recomienda un reemplazo de transformador: edad y fin de vida: los transformadores generalmente tienen una vida útil de 25 a 40 años. Más allá de esta edad, son más propensos a los fracasos. Si se acerca un transformador o ha excedido su vida útil esperada, considere el reemplazo. Fallas y reparaciones frecuentes: si un transformador requiere reparaciones frecuentes o está experimentando fallas repetidas, puede ser más rentable y confiable reemplazarlo en lugar de continuar con el mantenimiento continuo. Disminución de la eficiencia: los transformadores más antiguos o los que tienen daños sufridos pueden funcionar de manera menos eficiente, lo que lleva a mayores pérdidas y costos de energía. Deterioro del aislamiento: la descomposición del aislamiento eléctrico dentro del transformador es un problema crítico que puede conducir a fallas. Las pruebas avanzadas de aislamiento pueden determinar si la integridad del aislamiento está comprometida. Resultados del análisis de aceite: para los transformadores llenos de aceite, las pruebas de aceite regulares son esenciales. Si el análisis de aceite indica un deterioro o contaminación significativos que no se pueden remediar con el tratamiento, podría ser necesario reemplazo. Limitaciones de capacidad: si el transformador ya no puede manejar la carga requerida debido a una mayor demanda o cambios en el sistema, podría ser necesario un reemplazo con una capacidad más adecuada. Daño físico: el daño por factores externos como desastres naturales, accidentes o corrosión severa puede justificar el reemplazo, especialmente si la integridad estructural se ve comprometida. Cumplimiento regulatorio: los transformadores más nuevos pueden ofrecer una mejor seguridad ambiental, eficiencia energética y cumplimiento de las regulaciones actuales. El incumplimiento de las regulaciones puede requerir un reemplazo. Avances tecnológicos: los avances en la tecnología de transformadores pueden hacer que los modelos más antiguos sean obsoletos. Los transformadores más nuevos pueden ofrecer beneficios como una eficiencia mejorada, pérdidas reducidas, una mejor gestión de carga y capacidades de monitoreo inteligente. Análisis de costo-beneficio: a veces, el costo del mantenimiento continuo y el riesgo de tiempo de inactividad potencial debido a un antiguo transformador podrían superar la inversión en una nueva unidad. Es importante realizar un análisis exhaustivo de la condición del transformador, el rendimiento, el historial de mantenimiento y la confiabilidad futura antes de decidir reemplazarlo. La consulta con ingenieros eléctricos o especialistas puede proporcionar información y recomendaciones valiosas.
P: 17. ¿Cómo a menudo se debe cambiar el aceite del transformador?
R: La frecuencia de cambiar el aceite del transformador depende de varios factores, incluido el tipo de transformador, su entorno operativo, los patrones de uso y los resultados de las pruebas de análisis de aceite regular. No existe un horario único para todos, pero aquí hay algunas pautas generales: Análisis de aceite regular: el aceite de transformador debe probarse regularmente para evaluar su calidad y condición. Estas pruebas pueden revelar información sobre el contenido de humedad, la acidez, la resistencia dieléctrica y la presencia de gases disueltos, que indican varios tipos de problemas potenciales dentro del transformador. Intervalos de cambio típicos: en ausencia de cualquier problema identificado, el aceite de transformador generalmente podría cambiarse cada 10 a 15 años. Sin embargo, esta es una guía muy general y puede variar mucho. Mantenimiento basado en la condición: muchas empresas de servicios públicos e industrias ahora siguen un enfoque de mantenimiento basado en la condición. En este enfoque, el aceite cambia no se basa en un intervalo fijo, sino en los resultados del análisis de aceite. Si el análisis muestra que el aceite todavía está en buenas condiciones, es posible que no sea necesario cambiarlo. Signos de cambio inmediato: si el análisis de aceite revela una contaminación significativa, descomposición de propiedades químicas, humedad excesiva u otros problemas críticos, el aceite debe cambiarse independientemente de la última fecha de cambio. Tipo y uso del transformador: el tipo de transformador (potencia, distribución o especialidad) y su carga operativa también afectan la frecuencia con la que se debe cambiar el aceite. Los transformadores bajo cargas pesadas o fluctuantes, o aquellas en ambientes hostiles, pueden requerir cambios de aceite más frecuentes. Recomendaciones del fabricante: Considere siempre las pautas del fabricante del transformador. Proporcionan recomendaciones basadas en el diseño y el uso previsto del transformador. Consideraciones ambientales: en algunos casos, las consideraciones regulatorias o ambientales podrían dictar la frecuencia de los cambios de aceite o el tipo de aceite utilizado. Es importante tener en cuenta que el mantenimiento del aceite de transformador también puede incluir filtración, desgasificación y reacondicionamiento en lugar de un cambio completo. Estos procesos pueden extender la vida útil del aceite y, a menudo, son una solución más rentable en comparación con un cambio de aceite completo. El monitoreo y el mantenimiento regulares son clave para garantizar la salud y la eficiencia a largo plazo de los transformadores.
P: 18. ¿Cuál es la esperanza de vida de un transformador actual?
R: La esperanza de vida de un transformador actual (CT) varía según varios factores, incluidas su calidad, condiciones de uso, prácticas de mantenimiento y factores ambientales. Sin embargo, en general, los transformadores actuales pueden tener una larga vida útil, a menudo alineándose con la vida útil del equipo primario al que están conectados. Aquí hay algunos puntos a considerar: Vida útil típica: los transformadores actuales generalmente pueden durar varias décadas. Una CT bien manufacturada y mantenida adecuadamente puede tener una vida útil que varía de 20 a 40 años, a veces incluso más. Calidad y diseño: la vida útil de una TC depende en gran medida de la calidad de sus materiales y construcción. Los transformadores de mayor calidad con diseños robustos tienden a durar más. Condiciones de funcionamiento: el entorno en el que opera una TC afecta significativamente su longevidad. Los CT en condiciones duras (temperaturas extremas, alta humedad, entornos corrosivos, etc.) pueden tener una vida útil reducida. Carga eléctrica: la carga eléctrica y la frecuencia de las fluctuaciones de carga también afectan la vida útil. Los CT que operan con frecuencia en o cerca de su capacidad nominal máxima, o aquellos sujetos a altas corrientes de cortocircuito frecuentes, pueden experimentar más desgaste. Mantenimiento: el mantenimiento regular, incluidas las inspecciones, la limpieza y las pruebas, puede extender la vida útil de un transformador actual. Descuidar el mantenimiento puede conducir a una falla temprana. Calidad de instalación: la instalación y la puesta en servicio adecuadas son cruciales. La instalación defectuosa puede conducir a un deterioro y falla prematuro. Actualizaciones y cambios tecnológicos: a veces, los CT se reemplazan no porque hayan fallado sino porque se han vuelto tecnológicamente obsoletos o ya no cumplen con los estándares y regulaciones actualizadas. Recomendaciones del fabricante: los fabricantes a menudo proporcionan una vida útil operativa recomendada basada en el diseño y el uso previsto de la TC. Deterioro de aislamiento: para CTS, el envejecimiento del aislamiento es un factor crítico. La condición del aislamiento debe evaluarse periódicamente para garantizar la confiabilidad y seguridad de la TC. En resumen, mientras que la vida útil de los transformadores actuales puede variar, con la selección, la instalación y el mantenimiento adecuados, pueden proporcionar un servicio confiable durante muchos años. Las pruebas y el monitoreo regulares son clave para identificar posibles problemas temprano y extender la vida útil de la TC.
P: 19. ¿Desgaste de transformadores eléctricos?
R: Sí, los transformadores eléctricos pueden desgastarse con el tiempo. A pesar de estar diseñado para la durabilidad y una larga vida útil operativa, los transformadores están sujetos a varios factores que pueden conducir al desgaste y un deterioro eventual. Estas son las principales razones por las cuales los transformadores podrían desgastarse: degradación del aislamiento: una de las razones principales para el envejecimiento del transformador es la degradación de su sistema de aislamiento. Tanto el aislamiento sólido (alrededor de los devanados) como el aislamiento líquido (en los transformadores llenos de aceite) pueden deteriorarse debido al envejecimiento térmico, las tensiones eléctricas y los factores ambientales. Estrés térmico: los transformadores generan calor durante la operación. Las fluctuaciones en la carga y la temperatura ambiente pueden causar el ciclo térmico, lo que lleva a la expansión y la contracción de los materiales, lo que con el tiempo puede provocar tensiones mecánicas y degradación. Estrés eléctrico: los altos voltajes y las corrientes, así como los eventos transitorios como las oleadas y las fallas, pueden causar estrés eléctrico, lo que puede conducir a una descomposición de aislamiento u otros daños internos. Desgaste mecánico: los transformadores con piezas móviles, como los cambiadores de grifos, están sujetos al desgaste mecánico. La operación repetida puede conducir a la fatiga y falla de los componentes. Contaminación del aceite: en los transformadores llenos de aceite, el aceite puede contaminarse con humedad, partículas y gases, reduciendo su efectividad como aislante y refrigerante. Esto puede conducir a un aumento de las temperaturas de funcionamiento y el envejecimiento acelerado. Factores ambientales: la exposición a la humedad, la contaminación, las temperaturas extremas y otras condiciones ambientales pueden acelerar el proceso de envejecimiento de los transformadores. Corrosión: los componentes metálicos dentro de los transformadores pueden corroerse, especialmente en condiciones ambientales duras, afectando tanto la integridad estructural como la funcionalidad eléctrica. Sobrecarga: la operación constante por encima de la capacidad nominal puede conducir a una generación de calor excesiva y un envejecimiento acelerado. Falta de mantenimiento: el mantenimiento inadecuado puede conducir a una acumulación de problemas, exacerbando el proceso de envejecimiento. Es esencial para extender la vida útil de un transformador y garantizar su operación confiable, el mantenimiento regular, incluidas las inspecciones, las pruebas y el análisis de aceite (para transformadores llenos de aceite). Eventualmente, sin embargo, todos los transformadores alcanzarán un punto en el que el reemplazo sea más económico y más seguro que el mantenimiento continuo.
P: 20. ¿Qué tan lejos del muro debe estar un transformador?
R: La autorización requerida entre un transformador y una pared depende de varios factores, incluido el tipo de transformador, su tamaño, el calor que genera, las regulaciones de seguridad y las necesidades de acceso de mantenimiento. Si bien los requisitos específicos pueden variar según los códigos y estándares de construcción locales establecidos por organizaciones como el Código Nacional Eléctrico (NEC) en los Estados Unidos, aquí hay algunas pautas generales: disipación de calor y ventilación: los transformadores generan calor durante la operación, por lo que se debe proporcionar espacio adecuado para la disipación y ventilación de calor. Esto es especialmente crucial para transformadores más grandes o para aquellos en espacios cerrados. Acceso de mantenimiento: se debe permitir un espacio adecuado alrededor del transformador para un mantenimiento e inspección seguros y convenientes. Esto incluye espacio para abrir puertas o paneles y para que el personal se mueva alrededor de la unidad. Regulaciones de seguridad: los códigos y estándares eléctricos locales pueden especificar distancias mínimas de eliminación por razones de seguridad, reducir el riesgo de incendio y prevenir los riesgos eléctricos. Transformadores llenos de aceite: para transformadores llenos de aceite, se puede requerir un espacio libre adicional para contener posibles fugas de aceite y reducir los riesgos de incendio. Instalación interior vs. al aire libre: los requisitos pueden variar para instalaciones interiores y exteriores. Los transformadores al aire libre pueden necesitar menos espacio libre de las paredes, pero tendrán otras consideraciones de espaciado, como la distancia de la vegetación y las estructuras. Recomendaciones del fabricante: siempre consulte las pautas de instalación del fabricante del transformador, ya que proporcionarán requisitos de autorización específicos basados en el diseño y la operación del transformador. Como guía general aproximada, una autorización de al menos unos pocos pies (alrededor de 1 metro) es común para transformadores más pequeños, pero esto puede ser significativamente mayor para unidades más grandes. Para requisitos precisos y para garantizar el cumplimiento de todas las pautas de seguridad y operaciones, es importante consultar los códigos de construcción locales, los estándares de la industria y las especificaciones del fabricante del transformador.
P: 21. ¿Cómo está un transformador conectado en el poste?
R: El cableado de un transformador en un poste de servicios públicos implica una serie de pasos para garantizar que disminuya de manera segura la electricidad de alto voltaje desde las líneas eléctricas hasta un voltaje más bajo adecuado para uso residencial o comercial. Este proceso siempre debe ser realizado por profesionales eléctricos calificados debido a los riesgos inherentes y el conocimiento técnico requeridos. Aquí hay una descripción general simplificada de cómo se conecta un transformador en un poste: conexión de línea de alto voltaje: el devanado principal del transformador está conectado a las líneas de alimentación de alto voltaje. Estas líneas generalmente están en la parte superior del polo de servicios públicos. Un cable de conexión a tierra a menudo está conectado desde la línea de alto voltaje hasta el poste y luego al suelo, proporcionando una ruta para fallas eléctricas y estabilizando el sistema. Bobinado primario del transformador: el devanado primario del transformador, diseñado para manejar el alto voltaje de entrada, está conectado a la línea de alimentación de alto voltaje. Neutral y conectado a tierra: el transformador se basa en seguridad y para garantizar un funcionamiento adecuado. Un conductor neutral generalmente está conectado al sistema de conexión a tierra del transformador. El punto neutral del devanado primario generalmente se conecta a tierra. Esta conexión a tierra también está conectada a una caña de conexión a tierra conducida a la tierra. Bobinado secundario del transformador: el devanado secundario, donde el voltaje se reduce, tiene menos devanados que el primario. El voltaje más bajo del devanado secundario es lo que se distribuye a hogares y negocios. Distribución de bajo voltaje: la electricidad de menor voltaje se distribuye a través de cables conectados a los terminales secundarios del transformador. Estos cables luego se conectan a la red de distribución local. El lado secundario también incluye una línea neutral, que está conectada a tierra y funciona junto con las líneas eléctricas. Fusibles y dispositivos de protección: los fusibles o los interruptores de circuitos a menudo se usan en los lados primarios y secundarios del transformador para protegerlo de sobrecargas y fallas. Seguridad y aislamiento: los transformadores están equipados con diversas características de seguridad y aislamiento para proteger contra descargas eléctricas y cortocircuitos. Dropas de servicio: desde el transformador, las caídas de servicio individual se extienden por el poste para conectarse a la entrada de servicio de cada cliente para la entrega de electricidad. Esta es una descripción generalizada, y las configuraciones de cableado reales pueden variar según el tipo de transformador, los requisitos específicos del sistema eléctrico y las regulaciones locales. El mantenimiento e inspecciones regulares de los profesionales es crucial para garantizar la longevidad y la seguridad de los transformadores montados en postes.
P: 22. ¿Son seguros los transformadores montados en poste?
R: Los transformadores montados en polos son generalmente seguros cuando se instalan, mantienen y utilizan adecuadamente de acuerdo con las normas y regulaciones eléctricas relevantes. Estos transformadores son un componente estándar y necesario de los sistemas de distribución eléctrica en todo el mundo, y su seguridad se garantiza a través de varias medidas: diseño y construcción: están diseñados para resistir condiciones ambientales como el viento, la lluvia y las variaciones de temperatura. Sus recintos están construidos para proteger los componentes internos y minimizar el riesgo de contacto eléctrico. Grounding and Protection: los transformadores están conectados a tierra para evitar la descarga eléctrica y para canalizar de forma segura las corrientes de falla en la Tierra. Los dispositivos de protección como fusibles y disyuntores se utilizan para evitar la sobrecarga y el daño. Códigos y estándares eléctricos: su instalación y operación se rigen por códigos y estándares eléctricos estrictos, que dictan aspectos como la autorización de edificios y requisitos de conexión a tierra para garantizar la seguridad. Mantenimiento regular: las compañías de servicios públicos realizan inspecciones y mantenimiento regulares para garantizar que los transformadores funcionen de manera segura y eficiente. Ubicación de instalación segura: al estar montados en postes, estos transformadores generalmente están fuera del alcance del público en general, lo que reduce el riesgo de contacto accidental. Protección contra sobretensiones: los pararrayos a menudo se usan para proteger los transformadores de los picos de voltaje, especialmente los causados por los rayos, mejorando aún más la seguridad. Conciencia pública: las compañías de servicios públicos generalmente proporcionan pautas y educación sobre el uso seguro de equipos eléctricos, incluida la importancia de mantener una distancia segura de los transformadores. Si bien los transformadores montados en postes están diseñados con seguridad en mente, siguen siendo dispositivos eléctricos que transportan altos voltajes. Es importante que el público tenga precaución y evite acercarse o manipularse con equipos eléctricos. En caso de problemas como chispas, fugas de aceite o ruidos inusuales de un transformador, debe informarse a la compañía de servicios públicos de inmediato. En resumen, los transformadores montados en postes son seguros cuando se siguen las medidas de seguridad adecuadas, las regulaciones y las prácticas de mantenimiento. Sin embargo, siempre deben tratarse con respeto debido a los altos voltajes que llevan.
P: 23. ¿Cuánto tiempo tarda en poner un transformador en un poste?
R: El tiempo que lleva poner un transformador en un poste puede variar según varios factores, incluidos el tamaño y el peso del transformador, la habilidad y la experiencia de la tripulación que realiza la instalación y las condiciones específicas del sitio de instalación. Sin embargo, un proceso de instalación típico para un transformador montado en el poste puede tardar varias horas en completarse. Aquí hay algunos pasos generales involucrados en poner un transformador en un poste: Preparación del sitio: la tripulación primero deberá preparar el sitio de instalación. Esto puede implicar cavar un agujero para el poste, asegurarse de que el poste esté de forma segura y asegurarse de que el área esté libre de cualquier obstáculo. Instalación del polo: si se está instalando un nuevo poste o se reemplaza un poste existente, este paso puede llevar algún tiempo. Implica cavar un agujero, colocar el poste y asegurarlo en su lugar. Montaje del transformador: una vez que el poste está en su lugar, el transformador se puede montar sobre él. Este proceso implica levantar el transformador y unirlo de forma segura al polo utilizando hardware apropiado. Conexiones eléctricas: después de que el transformador está en posición, se deben realizar conexiones eléctricas. Esto incluye conectar el transformador a las líneas eléctricas y garantizar que todas las conexiones eléctricas estén correctamente aisladas y aseguradas. Prueba e inspección: una vez que el transformador está instalado y conectado, debe probarse para asegurarse de que funcione correctamente. Esto puede implicar verificar los niveles de voltaje, realizar pruebas de aislamiento y otras verificaciones de diagnóstico. Inspección final y limpieza: después de que se complete la instalación y el transformador se pruebe y se considera operativo, se realiza una inspección final para garantizar que todo esté en orden. También se realizará cualquier limpieza y restauración necesaria del sitio de instalación. El tiempo que lleva completar estos pasos puede variar según la complejidad de la instalación, el tamaño del transformador y la experiencia del equipo de instalación. No es raro que todo el proceso tome varias horas o incluso más para instalaciones más complejas. Además, las condiciones climáticas y otros factores imprevistos también pueden afectar la línea de tiempo de instalación. Es importante que la instalación sea realizada por profesionales capacitados para garantizar la seguridad y el funcionamiento adecuado del transformador.
P: 24. ¿Cuánto cuesta poner un transformador en un poste?
R: El costo de poner un transformador en un poste puede variar ampliamente dependiendo de varios factores, que incluyen: Tipo y tamaño del transformador: el costo dependerá del tipo y el tamaño del transformador que se está instalando. Los transformadores más grandes con mayor capacidad generalmente cuestan más que los más pequeños. Ubicación: El costo puede variar según la ubicación de la instalación. Las áreas remotas o difíciles de alcanzar pueden requerir más esfuerzo y recursos, lo que lleva a mayores costos. Costos laborales: los costos laborales pueden ser una parte significativa del costo total. El nivel de habilidad de los trabajadores, sus salarios y el tiempo requerido para la instalación puede afectar el costo general. Equipo y materiales: el costo del transformador en sí es solo un componente. Otros materiales y equipos, como postes, cableado, hardware y equipo de seguridad, también son factores. Permiso y costos regulatorios: dependiendo de las regulaciones locales, los permisos e inspecciones pueden ser necesarios para la instalación, lo que puede aumentar el costo. Costos de transporte: si el transformador debe transportarse al sitio de instalación, los costos de transporte pueden ser un factor, especialmente para transformadores grandes y pesados. Costos diversos: puede haber otros costos diversos, como la preparación del sitio, la limpieza del sitio y cualquier gasto inesperado que surja durante el proceso de instalación. Contratista o empresa de servicios públicos: si la instalación es realizada por una compañía de servicios públicos o un contratista privado también puede afectar el costo, ya que las tarifas del contratista pueden variar. Dadas estas variables, es difícil proporcionar un costo específico sin conocer los detalles exactos del proyecto de instalación. Para obtener una estimación precisa, es mejor contactar a las compañías de servicios públicos locales o contratistas eléctricos y proporcionarles los detalles específicos de su proyecto. Pueden evaluar los requisitos y proporcionarle una estimación de costos basada en sus circunstancias únicas. Tenga en cuenta que los precios pueden variar significativamente de una región a otra y dependiendo de las condiciones del mercado local.
P: 25. ¿Cuál es la capacidad máxima de un transformador montado en poste?
R: La capacidad máxima de un transformador montado en el poste puede variar según varios factores, incluido el tipo de transformador, su diseño y la aplicación específica. Los transformadores montados en postes se usan comúnmente para aplicaciones comerciales residenciales y pequeñas, y su capacidad generalmente varía de unos pocos KVA (kilovoltios) a unos pocos cientos de KVA. Aquí hay algunos rangos de capacidad común para transformadores montados en polos: transformadores monofásicos: los transformadores montrolados en postes monofásicos a menudo tienen capacidades que varían de 5 kVA a 25 kVA. Estos transformadores se usan comúnmente para conexiones de servicios comerciales residenciales y pequeños. Transformadores trifásicos: los transformadores montado en postes trifásico pueden tener capacidades que van de 15 kVA a 500 kVA o más. Se utilizan para aplicaciones comerciales e industriales más grandes. Transformadores montados en almohadillas: en algunos casos, se pueden usar transformadores montados en la almohadilla más grandes para aplicaciones comerciales e industriales de tamaño mediano. Estos transformadores pueden tener capacidades que van desde unos pocos cientos de KVA hasta varios miles de KVA. Es importante tener en cuenta que la capacidad de un transformador debe seleccionarse en función de los requisitos de carga eléctrica del área al que sirve. Los transformadores están diseñados para que coincidan con la carga esperada, y seleccionar la capacidad adecuada es crucial para garantizar una distribución eléctrica segura y eficiente. La capacidad real de un transformador montado en el poste generalmente se indica en su placa de identificación, que proporciona información sobre su capacidad nominal, calificación de voltaje, impedancia y otras especificaciones importantes. Al planificar un sistema de distribución eléctrica o al reemplazar un transformador, es esencial trabajar con ingenieros eléctricos o profesionales de servicios públicos para determinar la capacidad del transformador correcta para la aplicación específica. Excelente o subrayando un transformador puede conducir a una operación ineficiente y posibles problemas de seguridad.
P: 26. ¿Cuál es el propósito de un transformador en un poste eléctrico?
R: Un transformador en un poste eléctrico sirve varias funciones cruciales en la distribución de la potencia eléctrica: transformación de voltaje: la función más importante de un transformador montado en el poste es reducir la electricidad de alto voltaje desde líneas eléctricas a un voltaje más bajo adecuado para su uso en hogares y empresas. La electricidad transmitida a largas distancias está a un alto voltaje para minimizar la pérdida de energía. Sin embargo, este alto voltaje es demasiado peligroso para el uso directo en entornos residenciales o comerciales, por lo que los transformadores lo reducen a niveles más seguros y utilizables. Aislamiento: los transformadores proporcionan aislamiento eléctrico entre las líneas de transmisión de alto voltaje y las líneas de distribución de bajo voltaje. Este aislamiento es crucial para la seguridad y ayuda a garantizar que cualquier fallas o problemas en el sistema de transmisión no afecte directamente los sistemas eléctricos del consumidor. Ajuste de corriente: ajustando el voltaje, los transformadores también ajustan indirectamente la corriente. Un voltaje más bajo significa que hay una corriente más alta disponible en la salida, lo cual es necesario para alimentar los diversos dispositivos y electrodomésticos en edificios. Seguridad y eficiencia: los transformadores contribuyen a la seguridad general y la eficiencia de la red eléctrica. Se aseguran de que la electricidad se entregue en una forma segura para su uso, al tiempo que minimiza las pérdidas de energía durante la transmisión y distribución. En resumen, los transformadores en postes eléctricos juegan un papel vital en la fabricación de electricidad de alto voltaje a partir de líneas eléctricas seguras y utilizables para aplicaciones cotidianas en edificios residenciales y comerciales.
P: 27. ¿Cuántos KVA es un transformador montado en poste?
R: La capacidad de un transformador montado en el poste, medido en kilovoltios (KVA), puede variar ampliamente dependiendo de los requisitos del área al que sirve. Los tamaños comunes para el uso comercial residencial y ligero generalmente van desde: Transformadores pequeños: 10 a 50 kVA: estos a menudo se usan en áreas residenciales, donde la demanda eléctrica es relativamente baja. Transformadores de tamaño mediano: 50 a 250 kVA: adecuado para áreas residenciales más grandes o aplicaciones comerciales pequeñas a medianas. Transformadores grandes: 250 a 500 kVA o más: se utilizan en áreas industriales o para grandes complejos comerciales donde la demanda de electricidad es mucho mayor. El tamaño específico del transformador se elige en función de los requisitos de carga eléctrica del área a la que está destinado a servir. Esto incluye el número de casas o negocios, los tipos de electrodomésticos y maquinaria utilizados, y patrones de uso máximo de electricidad. Las compañías de servicios públicos calculan cuidadosamente estas necesidades para garantizar que el transformador sea lo suficientemente capaz sin ser excesivamente grande, equilibrando la eficiencia y el costo.
P: 28. ¿Cuál es el voltaje principal de un transformador montado en poste?
R: El voltaje primario de un transformador montado en el poste, que es el voltaje en el lado de la entrada, puede variar significativamente dependiendo de la red eléctrica local y los requisitos específicos del área a la que sirve. Sin embargo, algunos voltajes primarios típicos para transformadores montados en postes son: en áreas urbanas y suburbanas: los voltajes primarios comunes pueden estar en el rango de 4, 000 voltios (4 kV) a 35, 000 voltios (35 kV). Los valores más típicos en este rango son 7,200, 12, 000 y 13,800 voltios. En las zonas rurales: el voltaje primario podría ser mayor debido a distancias más largas entre la fuente de energía y los consumidores. No es raro ver voltajes primarios de alrededor de 25, 000 voltios (25 kV) o más. Áreas industriales o especializadas: para áreas con necesidades industriales específicas, el voltaje primario podría ser diferente, adaptado a los requisitos de los procesos industriales o el equipo en uso. Estos voltajes están estandarizados hasta cierto punto, pero pueden variar según el país, la región y el diseño de la red eléctrica local. El voltaje elegido es un equilibrio entre la necesidad de una transmisión eficiente de larga distancia (que favorece los voltajes más altos) y los aspectos prácticos de la distribución local y las consideraciones de seguridad (que pueden limitar el voltaje máximo utilizado).
P: 29. ¿Es un transformador generalmente montado en un poste o zócalo?
R: Los transformadores se pueden montar en postes o en zócalo (almohadillas a nivel de tierra), y la elección entre estas dos opciones depende de varios factores: transformadores montados en postes: estos se usan comúnmente en áreas residenciales, especialmente en entornos suburbanos o rurales. El montaje de transformadores en postes ahorra espacio en el suelo y puede ser más rentable en las áreas donde los bienes raíces son premium. También ayuda a mantener el transformador lejos del acceso público en general, agregando una capa de seguridad. Sin embargo, los transformadores montados en polos generalmente tienen una capacidad menor (generalmente de hasta 500 kVA) y se utilizan donde la demanda eléctrica es relativamente menor. Transformadores montados en almohadillas (zócalo): estos a menudo se encuentran en áreas comerciales e industriales, así como en vecindarios residenciales urbanos donde la distribución de energía subterránea es común. Los transformadores montados en la almohadilla suelen ser de mayor tamaño y capacidad que los montados en polos y son adecuados para requisitos de carga más altos. Se colocan sobre una almohadilla de concreto en el suelo y a menudo están encerrados en gabinetes de metal cerrado a prueba de manipulaciones. Estos transformadores son más fáciles de mantener e inspeccionar, ya que son accesibles a nivel del suelo. La elección entre los transformadores montados en el poste y montados en la almohadilla está influenciada por factores como el espacio disponible, los requisitos de carga eléctrica, las consideraciones estéticas (especialmente en las áreas urbanas) y las regulaciones de seguridad. Las compañías de servicios públicos toman estas decisiones basadas en una evaluación cuidadosa de estos factores.
P: 30. ¿Cuáles son los requisitos para la instalación de Transformer?
R: La instalación de un transformador, ya sea montado en postes o montado en el polo, implica varios requisitos clave para garantizar la seguridad, la funcionalidad y el cumplimiento de las regulaciones. Aquí hay algunos requisitos generales: Selección y preparación del sitio: la ubicación debe elegirse cuidadosamente para garantizar la seguridad, la accesibilidad y el impacto ambiental mínimo. Para los transformadores montados en polos, se requiere un poste adecuado en una ubicación estratégica. Para transformadores montados en almohadilla, se necesita una superficie de suelo estable y un nivel para la almohadilla de concreto. El espacio libre: la eliminación adecuada de los edificios, los árboles y otras estructuras es necesaria para evitar riesgos eléctricos y garantizar la seguridad. Regulaciones de seguridad: el cumplimiento de las normas y regulaciones de seguridad locales, nacionales y específicas de la industria es esencial. Esto incluye la conexión a tierra adecuada, las consideraciones ambientales y la adherencia a los códigos eléctricos. Capacidad de carga y dimensionamiento: el transformador debe tener un tamaño adecuado para la carga eléctrica a la que servirá. Esto implica calcular la carga total esperada y seleccionar un transformador con una capacidad adecuada. Acceso para el mantenimiento: el espacio adecuado alrededor del transformador debe proporcionarse para un mantenimiento e inspecciones seguros y fáciles. Enfriamiento y ventilación: los transformadores generan calor, por lo que son necesarias enfriamiento y ventilación adecuados para evitar el sobrecalentamiento, especialmente para transformadores grandes o montados en almohadillas. Protección contra el clima y el vandalismo: los transformadores deben protegerse de los elementos ambientales y el vandalismo potencial. Esto es especialmente importante para las instalaciones a nivel del suelo. Conexión e integración adecuadas: el transformador debe integrarse correctamente en la cuadrícula eléctrica, con conexiones adecuadas tanto al lado primario de alto voltaje como al lado secundario de bajo voltaje. Consideraciones de ruido: en áreas residenciales, el nivel de ruido del transformador debe estar dentro de los límites aceptables para evitar perturbaciones para los residentes cercanos. Planificación de emergencia: deben existir medidas para tratar emergencias, como fallas de transformadores, fugas (en el caso de transformadores llenos de aceite) u otros peligros. Cada uno de estos requisitos puede tener especificaciones más detalladas dependiendo de las leyes locales, las condiciones ambientales y la aplicación específica del transformador. Además, las compañías de servicios públicos a menudo tienen su propio conjunto de estándares y prácticas que se alinean o exceden los requisitos reglamentarios. Para obtener detalles, comuníquese con el equipo profesional de Yawei.
