Cuando compras o diseñas un transformador de potencia,-ya sea para una red eléctrica, una subestación, un parque solar o una planta industrial,- entender las especificaciones del transformador de potencia no es en absoluto-negociable. Esa hoja de especificaciones no es sólo un montón de números extravagantes; es el plano que le indica si el transformador realmente puede realizar el trabajo de manera segura, eficiente y sin hacer un berrinche bajo carga.
Obtenga las especificaciones correctas y estará dorado. Ayuda a los ingenieros a determinar la capacidad, los niveles de voltaje, las configuraciones de enfriamiento, los esquemas de protección y los objetivos de rendimiento correctos. Además, mantiene todo en línea con estándares internacionales de renombre-como IEC e IEEE.
Aquí en Jiangsu Yawei Transformer Co., Ltd., vivimos y respiramos estas cosas. Creamos soluciones de transformadores de potencia personalizadas adaptadas a todo tipo de condiciones de red, cargas industriales, sistemas de energía renovable e importantes proyectos de infraestructura.

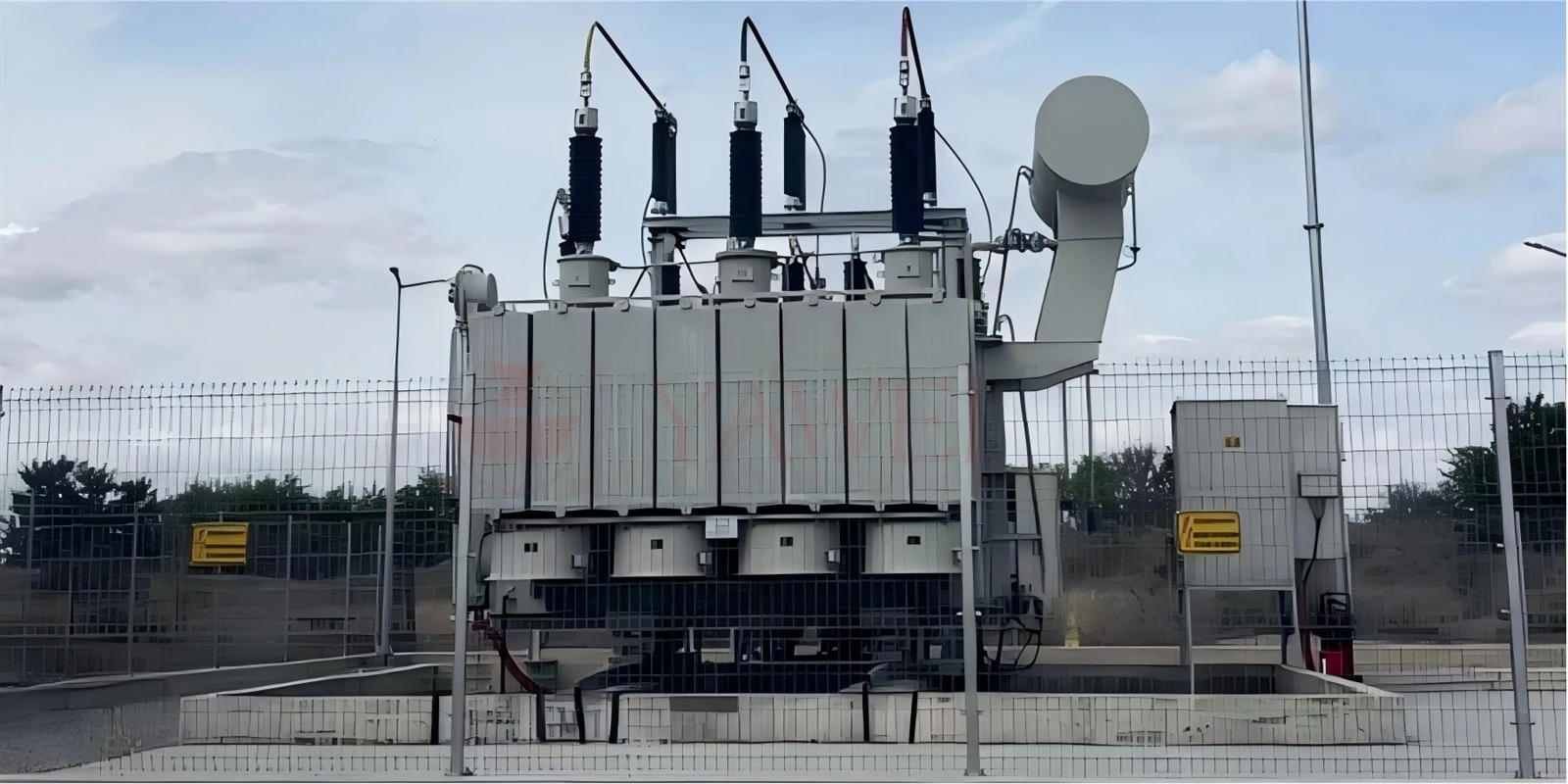

¿Qué es exactamente la especificación de un transformador de potencia?
Piense en ello como el CV completo del transformador. Es un documento técnico que detalla todos los elementos eléctricos, mecánicos y operativos imprescindibles.-
Generalmente encontrarás:
Capacidad de potencia nominal (en kVA o MVA)
Clasificaciones de voltaje primario y secundario
Frecuencia
Configuración de fase
grupo de vectores
voltaje de impedancia
Tipo de cambiador de tomas (en-carga o fuera-circuito)
Nivel de aislamiento
Método de enfriamiento
Valores de pérdida y objetivos de eficiencia
Capacidad de resistencia a cortocircuitos-
Condiciones ambientales (temperatura, altitud, etc.)
Normas aplicables
Las empresas de servicios públicos, los contratistas de EPC y los desarrolladores de proyectos confían como locos en estas especificaciones para comparar diferentes diseños y concentrarse en la pieza de kit más adecuada.
Desglosando los parámetros clave
Repasemos las partes principales que verá en una hoja de especificaciones típica.
Esto es simple:-es la potencia aparente máxima que el transformador puede distribuir de forma continua en condiciones de trabajo normales.
| Tipo de transformador | Rango de capacidad típico |
|---|---|
| Transformador de distribución | 25 kVA – 5000 kVA |
| Transformador de potencia media | 5 MVA – 100 MVA |
| Transformador de potencia grande | 100 MVA – 1000 MVA+ |
Por ejemplo, una especificación de transformador de potencia de 50 MVA significa que puede manejar 50 megavoltios-amperios sin-parar, día tras día.
¿Por qué esto importa tanto? Bueno, si lo subestima, se producirá un sobrecalentamiento y un envejecimiento acelerado del aislamiento. Si lo excedes, habrás desperdiciado dinero en el costo inicial y tendrás que pagar mayores pérdidas sin-carga para siempre. Es un acto de equilibrio.
Este es uno de los grandes bateadores. Una especificación normalmente mostrará algo como:
Alto voltaje (HV) / Bajo voltaje (LV)
Pensar:
110 kV/10,5 kV
220kV/35kV
35kV/0,4kV
Esa relación decide dónde encaja el transformador en la red eléctrica más amplia. Aquí hay una hoja de trucos rápida:
| Nivel de voltaje | Aplicación típica |
|---|---|
| 220kV, 330kV, 500kV | Red de transporte principal |
| 66 kV, 110 kV | Subestaciones y redes regionales |
| 10kV, 20kV, 35kV | Redes de distribución locales |
| 400V, 480V | Plantas industriales y edificios comerciales. |
La mayoría de las especificaciones indicarán50Hzo60Hz. Bastante simple, ¿verdad? Pero no pase por alto que-la frecuencia interfiere con la densidad de flujo, el diseño del núcleo, las pérdidas y la temperatura de funcionamiento. Un transformador construido para 50 Hz no necesariamente funcionará bien a 60 Hz sin una verificación exhaustiva del rendimiento (y viceversa).
Normalmente lidiarás con cualquiera de los dostrifásico-omonofásico-transformadores.
La especificación también incluirá el grupo de vectores, que indica cómo están conectados los devanados y el desplazamiento de fase. Es un poco geek, pero aquí hay un vistazo rápido:
| Grupo de vectores | Caso de uso común |
|---|---|
| Dyn11 | Redes de distribución y sistemas industriales. |
| YNd11 | Subestaciones de la red de alto voltaje- |
| YNd1 | Proyectos específicos de transmisión |
| Yy0 | Sistemas trifásicos-equilibrados |
Este es un problema importante para la estabilidad del sistema. Los valores típicos varían según el tamaño:
| Capacidad del transformador | Impedancia típica |
|---|---|
| Unidades pequeñas | 4%–6% |
| Unidades medianas | 6%–10% |
| Grandes transformadores de potencia | 10%–18% |
Una impedancia más alta significa una menor-corriente de cortocircuito (buena para la estabilidad), mientras que una impedancia más baja proporciona una mejor regulación del voltaje (buena para soportar cargas pesadas). Se gana algo, se pierde algo.

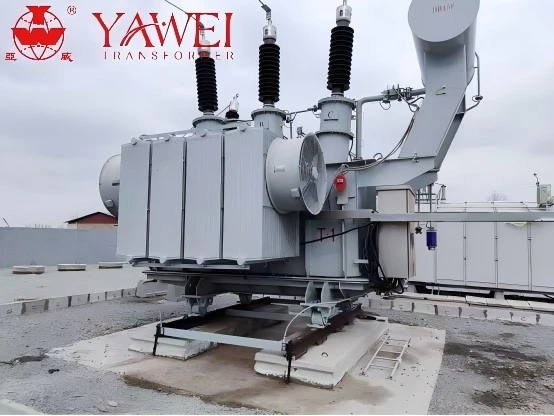

Esto dicta directamente cuánta carga puede empujar realmente a través de la unidad.
Los métodos comunes incluyen:
ONAN (Aceite Natural, Aire Natural):Cosas básicas-circulación de aceite natural y refrigeración por aire. Generalmente para transformadores más pequeños.
ONAF (Petróleo Natural, Aire Forzado):Agrega ventiladores de refrigeración para mejorar la disipación del calor, lo que le permite aprovechar más capacidad.
OFAF (forzado por petróleo, forzado por aire):Utiliza bombas para circulación forzada de aceite y ventiladores para refrigeración por aire forzado. Esta es la configuración-de servicio pesado para unidades grandes.
Entonces, si ve un transformador de potencia ONAN/ONAF de 50 MVA, significa que está clasificado para 50 MVA con enfriamiento natural, pero puede manejar más cuando los ventiladores se activan.
Una especificación completa enumerará ambos:
Sin-pérdida de carga:La energía se quema simplemente energizando el núcleo (histéresis y corrientes parásitas).
Pérdida de carga:El calor generado por la corriente que fluye a través de los devanados (pérdidas de cobre y pérdidas parásitas).
A continuación se muestra un ejemplo-del mundo real:
| Parámetro | Valor |
|---|---|
| Capacidad nominal | 63 MVA |
| Sin-pérdida de carga | Menor o igual a 30 kW |
| Pérdida de carga | Menor o igual a 250 kW |
| Eficiencia | Mayor o igual al 99% |
Menores pérdidas significan costos operativos más baratos, menos calor y una vida útil más larga. Es una obviedad-.
Esto depende del voltaje del sistema y de dónde lo esté instalando. La especificación normalmente le dará:
Tensión soportada al impulso del rayo
Tensión soportada a frecuencia industrial
Por ejemplo:
| Clase de voltaje | Nivel típico de impulso del rayo |
|---|---|
| 35kV | 170kV |
| 110kV | 480kV |
| 220kV | 950kV |
Un buen aislamiento es su mejor defensa contra las sobretensiones por rayos, las sobretensiones de conmutación y el estrés eléctrico general.
La regulación del voltaje es crucial y generalmente hay dos caminos:
Apagado-Cambiador de tomas de circuito (OCTC):Tienes que des-desenergizar el transformador para ajustarlo. Bien para rejillas estables.
En-Cargar cambiador de tomas (OLTC):Puedes ajustar el voltaje mientras está activo. Esta es la opción-para subestaciones y sistemas de transmisión.
Una especificación típica podría decir:Rango de derivación de ±8 × 1,25% con regulación automática de voltaje.
La mayoría de las especificaciones harán referencia a estándares internacionales:
| Estándar | Qué cubre |
|---|---|
| CEI 60076 | Norma general para transformadores de potencia. |
| Serie IEEE C57 | Estándares de transformadores-centrados en EE. UU. |
| CEI 60296 | Especificación para aceite aislante |
| CEI 60529 | Clasificaciones de protección del gabinete (códigos IP) |
Cumplir con estos garantiza seguridad, confiabilidad y aceptación internacional.
Ejemplo de hoja de especificaciones (como referencia)
Así es como podría verse uno típico en la práctica:
| Parámetro | Valor de ejemplo |
|---|---|
| Tipo de transformador | Transformador de potencia sumergido en aceite- |
| Capacidad nominal | 63 MVA |
| Relación de voltaje | 110/10,5 kV |
| Frecuencia | 50Hz |
| Fase | Trifásico |
| Grupo de vectores | YNd11 |
| Método de enfriamiento | ONAN/ONAF |
| Cambiador de toques | OLTC |
| Voltaje de impedancia | 12.5% |
| Clase de aislamiento | Clase A |
| Estándar | CEI 60076 |
¿Cómo elegir las especificaciones adecuadas para su proyecto?
Antes de apretar el gatillo, piense en estos puntos:
Voltaje del sistema:Vuelve-comprueba que coincida con la red, el generador o el voltaje de distribución con el que estás trabajando.
Requisitos de carga:Haga los cálculos sobre la demanda actual, los planes de expansión futuros y las cargas máximas en el peor-caso.
Entorno de instalación:¿Es interior o exterior? ¿Cuál es el rango de temperatura, altitud, humedad y nivel de contaminación?
Eficiencia Energética:Para operaciones a largo plazo-, dé prioridad a las unidades con bajas pérdidas de carga y sin carga. Vale la pena.
Transformador Yawei: soluciones personalizadas para el mundo real
Obtener las especificaciones del transformador de potencia desde el principio-es la base de un sistema eléctrico confiable. En Jiangsu Yawei Transformer Co., Ltd., diseñamos y fabricamos una amplia gama de unidades, que incluyen:
Transformadores de potencia sumergidos en aceite-
Transformadores de distribución
Transformadores de energías renovables (para solar y eólica)
Transformadores de subestaciones
Transformadores industriales
Ofrecemos soluciones verdaderamente personalizadas para redes de servicios públicos, parques solares, proyectos eólicos, centros de datos, fábricas y obras de infraestructura. Desde elegir el voltaje y la capacidad correctos hasta definir el sistema de enfriamiento y la configuración de protección, lo ayudamos a desarrollar un transformador que cumpla todos los requisitos de su lista de proyectos.
