Cómo cablear un transformador: una guía completa-paso-para una instalación segura y confiable
Mire, ya sea que esté tratando de hacer que el timbre deje de sonar como un gato moribundo, conectando alguna iluminación elegante para el paisaje o lidiando con una bestia de una unidad industrial, descubrir el cableado puede resultar un poco desalentador. Lo entiendo. La gente siempre pregunta cómo se cablea un transformador, o simplemente cómo conectar un transformador sin quemarse a sí mismos o al equipo.
¿La buena noticia? Si bien los transformadores vienen en todas las formas y tamaños-desde cosas pequeñas hasta gigantes-del tamaño de una habitación-los principios básicos del cableado de un transformador son bastante consistentes. Vamos a dividir esto en dos partes. Primero, cubriremos los conceptos básicos y el trabajo de preparación (porque a nadie le gustan las sorpresas). Luego, entraremos en el meollo de la cuestión-de conectar los cables, probar y arreglar las cosas cuando se desvían.
¿Qué es exactamente esto?
En esencia, un transformador es simplemente una caja inteligente que mueve la electricidad de un circuito a otro mediante magnetismo. No genera energía; simplemente cambia la "presión" del voltaje para que sus dispositivos no exploten.
Sinceramente, estas cosas están en todas partes. Tu timbre, esas lindas luces en tu jardín, grandes fábricas, centros de datos, lo que sea. Se aseguran de que la energía que sale de la pared sea la adecuada para el dispositivo que estás conectando. Saber cómo conectar un transformador te evita dolores de cabeza en el futuro-y evita que las cosas se incendien, lo cual siempre es una ventaja.
Bien, pero ¿cómo funciona realmente?

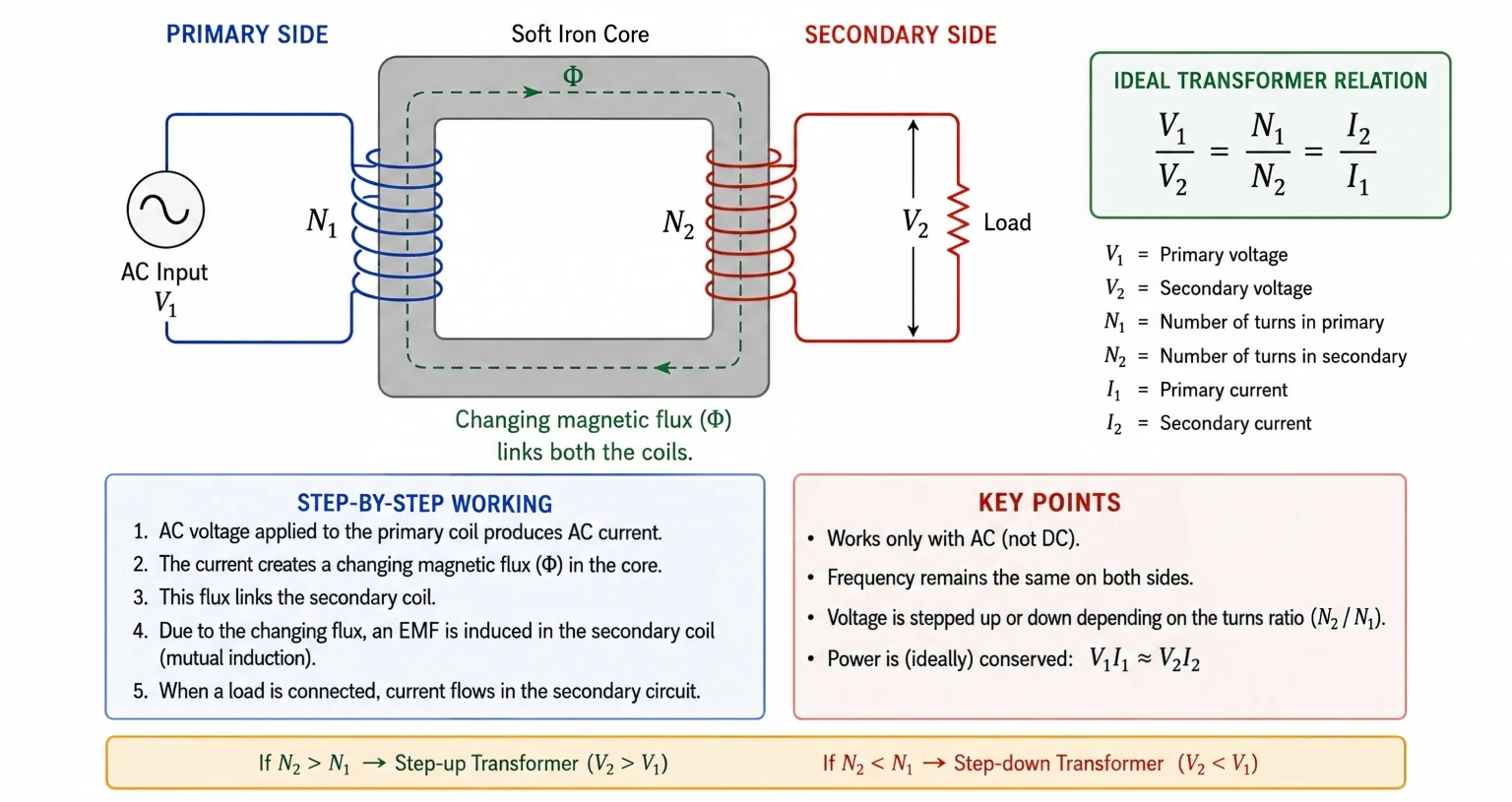

Es mágico. Es broma-es física. Un transformador básico tiene tres piezas principales:
Devanado primario (el lado "dentro")
Devanado secundario (el lado "exterior")
Núcleo magnético (el intermediario)
Se pasa corriente alterna a través del devanado primario y se crea un campo magnético en el núcleo. Luego, ese campo "induce" un voltaje en el devanado secundario, aunque los dos circuitos no se toquen físicamente. Es como energía inalámbrica, pero con una correa muy corta.
Todo el cambio de voltaje se reduce a la "relación de vueltas", que básicamente significa la cantidad de bobinas de alambre en el interior.
¿Más bobinas en el lado secundario? Obtienes un transformador elevador-(el voltaje sube).
¿Menos bobinas en el lado secundario? Obtienes un transformador reductor-(el voltaje baja).
Unas breves palabras sobre los materiales básicos
El núcleo es muy importante para el rendimiento.
Núcleo de acero al silicio:Este es tu caballo de batalla. La mayoría de los transformadores de potencia utilizan esto porque es eficiente, resistente y dura para siempre.
Núcleo de ferrita:Estos son los campeones de peso ligero. Los encontrarás en material de alta-frecuencia porque reducen la pérdida de energía y se mantienen frescos.
La elección del material central adecuado depende de la frecuencia del trabajo-, las necesidades de energía y el espacio del que dispones.
Tipos comunes de transformadores (sepa lo que está
Relación comercial Con)
Antes de empezarconectar el transformadorconexiones, necesitas saber qué sabor tienes.
Transformador mejorado-:Aumenta el voltaje. Estos se ven en plantas de energía y granjas solares donde necesitan enviar electricidad a largas distancias.
Transformador reductor-:Baja el voltaje. Este es el que hay en tu vecindario que convierte líneas de alto voltaje-en algo que tu tostadora puede soportar.
Transformador de aislamiento:Este tiene que ver con la seguridad. Separa eléctricamente la entrada y la salida. Excelente para eliminar el ruido y proteger equipos sensibles.
Autotransformador:Un pequeño código de trampa. Utiliza un solo devanado tanto para entrada como para salida. Es más pequeño, más barato y más eficiente, pero no proporciona aislamiento, así que tenga cuidado.
La seguridad es lo primero, personas (¡por favor!)
Antes de continuar, dejemos esto de lado: jugar con la electricidad es un asunto serio. Incluso los transformadores pequeños pueden darte un mordisco desagradable.
¡Desconecta la energía!
En serio. Apáguelo en el disyuntor. No se limite a accionar un interruptor. Usa un multímetro para-verificar que el circuito esté muerto antes de tocar algo. Confía, pero verifica.
Prepararse
No seas un héroe. Use las cosas adecuadas:
guantes aislados
gafas de seguridad
Calzado-con clasificación eléctrica
Suena como una exageración hasta que no lo es.
Lea el manual (Sí, de verdad)
Cada transformador es un poco diferente. Mire el diagrama de cableado del fabricante. Sé que es aburrido, pero ignorarlo es la forma número uno de estropear una instalación.
Doble-comprueba tus números

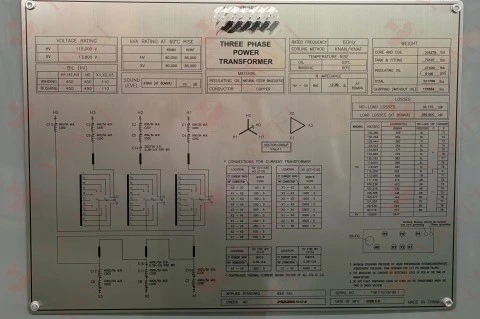

Antes de conectar algo, compare estas especificaciones en la placa de identificación:
voltaje de entrada
voltaje de salida
Frecuencia (Hz)
Potencia nominal (VA o kVA)
Conecte un transformador de 120 V a un tomacorriente de 240 V y tendrá un día muy malo (y costoso).
¿Qué hay en tu caja de herramientas?
Tener el equipo adecuado hace que el cableado de los trabajos de transformadores sea mucho más sencillo.
| Herramienta | Objetivo |
|---|---|
| Destornilladores | Para apretar terminales y montar. |
| cortadores de alambre | Cortar cables a medida. |
| Pelacables | Quitar el aislamiento sin mellar el cobre. |
| Multímetro | Tu mejor amigo. Para comprobar voltaje, continuidad y resistencia. |
| Alicates-de punta fina | Doblar cables y trabajar en espacios reducidos. |
| Destornillador dinamométrico | Conseguir la estanqueidad perfecta según las especificaciones. |
cinta electrica
Tuercas/conectores para cables
Tubo termorretráctil-(es bueno tenerlo)
Bridas para cables
Hardware de montaje
El diagrama de cableado (¡téngalo a mano!)
Cable del tamaño correcto (no adivines esto)
Usar conectores de calidad y no-apretar demasiado los elementos marca una gran diferencia en la confiabilidad.
Conociendo las terminales
Antes de hablar sobre cómo conectar los cables del transformador, veamos las etiquetas.
derecho.
Para la mayoría de los transformadores-monofásicos:
Terminales primarias (alimentación entrante):Generalmente etiquetados como H1 y H2.
Terminales secundarias (potencia de salida):Generalmente etiquetados como X1 y X2.
Si es una bestia trifásica-, verás H3, H4 y X3, X4 también.
Consejo profesional:¡No confíes en los colores de los cables! Pueden variar enormemente según dónde se encuentre o quién haya fabricado el transformador. Siga las etiquetas de los terminales en el diagrama.
Cómo cablear un transformador: cableado, pruebas y solución de problemas paso-a-paso
Muy bien, el trabajo de preparación está hecho. Ahora nos estamos metiendo en el meollo de la cuestión. A continuación se muestra el paso-a-paso sobre cómo conectar un transformador, probarlo y solucionar problemas comunes.
Paso 1: Ubique el diagrama de cableado (nuevamente)
Lo digo en serio. Encuentra el diagrama y mantenlo frente a ti. Es tu hoja de ruta. Le indica exactamente qué terminal es cuál, los voltajes de entrada/salida y adónde va la tierra.
Paso 2: conecte el devanado primario (la entrada)
Cuando descubras cómo cablear un transformador, comienza por el lado de entrada.
La energía está apagada, ¿verdad?Bien.
Pele los cables con cuidado.
Conecte los cables de suministro entrantes a los terminales H1 y H2 (o como se muestra en el diagrama).
Apriete los tornillos. Ni demasiado apretado ni demasiado suelto. Si tienes un destornillador dinamométrico, úsalo.
Asegúrese de que no sobresalga cobre desnudo donde no debería estar.
Antes de encenderlo, toma tu multímetro y prueba el voltaje entrante. Asegúrese de que coincida con la clasificación del transformador.
Paso 3: conecte el devanado secundario (la salida)
Ahora, la parte de cómo conectar el transformador que estábamos esperando.
Encuentre los terminales X1 y X2.
Conecte su carga (el dispositivo que está alimentando) a estos terminales.
Apriete todo.
Las conexiones flojas aquí provocan caídas de voltaje y sobrecalentamiento. Si está buscando específicamente cómo conectar cables de bajo voltaje al transformador (como para sistemas de 12 V o 24 V), el proceso es idéntico. Sólo presta atención a la polaridad si el fabricante así lo especifica.
Para elementos de bajo-voltaje (luces de jardín, timbres, HVAC), normalmente se trata de 12 V, 16 V o 24 V CA. Utilice un cable lo suficientemente grueso para evitar una caída de voltaje, especialmente si los cables recorren una gran distancia.
Paso 4: La "prueba de la vista" (inspeccionar todo)
Antes de activar el interruptor, realice un recorrido lento y exhaustivo-.
¿Están apretados los tornillos de los terminales?
¿El aislamiento está mellado o deshilachado?
¿Está conectado correctamente el cable de tierra?
¿Usaste el tamaño de cable correcto?
No puedo decirte cuántas veces este control final me ha salvado de un espectáculo de chispas.
Paso 5: Asegure el transformador
Monte esa ventosa de forma segura sobre una superficie sólida. Asegúrese de que tenga un buen flujo de aire a su alrededor. Estas cosas generan calor y si las encierras sin ventilación, se cocinarán hasta morir.
Si va a salir, asegúrese de que esté en una caja resistente a la intemperie. Verifique sus códigos locales.
Pruebas: ¿lo hicimos bien?
Entonces, has terminado de conectar las conexiones del transformador. No te alejes simplemente. Probémoslo.
Medir el voltaje de entrada
Coloque las sondas del multímetro en los terminales primarios. ¿Coincide con la placa de identificación? Si no, apágalo y descubre por qué.
Medir el voltaje de salida
Ahora revisa los terminales secundarios. Debe estar cerca del voltaje de salida nominal. Una pequeña variación es normal; una gran diferencia es una señal de alerta.
Verifique la carga
Conecte su equipo y observe cómo funciona. ¿Arranca sin problemas? ¿El voltaje es estable? ¿Algo que se esté calentando extrañamente? ¿Algún ruido aterrador? Puede que zumbe un poco-eso está bien. Si suena como el taladro de un dentista, algo anda mal.
Errores de novato que se deben evitar
Muchos de los dolores de cabeza de los transformadores son totalmente evitables. Esto es lo que veo con más frecuencia:
| Error | Posible resultado |
|---|---|
| Usar el voltaje de entrada incorrecto | Maricón. Se escapa humo mágico. |
| Terminales sueltos | Sobrecalentamiento, caída de tensión y fusiones. |
| Usando cables diminutos | Se calentarán como el elemento de una tostadora. |
| Ignorando la polaridad | Comportamiento inestable del equipo. |
| Mala conexión a tierra | Peligros de descarga eléctrica. |
| Saltarse las pruebas | Las fallas ocultas permanecen ocultas hasta que causan una falla. |
Tome su tiempo. No es una carrera.
Arreglando Gremlins Comunes
Incluso si sabes cómo conectar perfectamente el transformador, a veces las cosas salen mal.
Problema: No hay voltaje de salida
Verifique la fuente de alimentación (¿se ha disparado el disyuntor?).
Comprueba nuevamente-el cableado principal.
Busque un fusible quemado.
Verifique si hay conexiones sueltas.
Problema: el transformador se está calentando demasiado
Podría estar sobrecargado (demasiadas cosas conectadas).
La ventilación está bloqueada.
El voltaje de entrada es demasiado alto.
Conexiones sueltas.
Si hace demasiado calor para tocarlo, apáguelo. No dejes que se cocine.
Problema: zumbido fuerte
Un ligero zumbido es normal.
Un zumbido fuerte a menudo significa que los pernos de montaje o el núcleo están flojos.
A veces se trata simplemente de un exceso de-voltaje.
Verifique las cosas mecánicas antes de culpar al transformador.
Mejores prácticas para una larga vida
Ya seas un novato o un profesional experimentado, estos hábitos marcan la diferencia:
Siga su código eléctrico local (el NEC si se encuentra en los EE. UU.).
Utilice los cables y conectores correctos.
Etiquete sus cables-, esto le ayudará a usted (o al próximo).
Mantenga su cableado ordenado.
Asegúrese de que haya una buena ventilación.
Realice chequeos-regulados.
Hacer estas cosas significa que no tendrás que volver a meterte con ellas durante años.
Resumiendo
Entonces ahí lo tienes. Aprender a conectar un transformador es una habilidad fundamental y, sinceramente, no da tanto miedo una vez que lo descompones. Ya sea que juegues con un pequeño transformador de control o una unidad de distribución gigante, el nombre del juego es precisión y seguridad.
La salsa secreta es la preparación: conozca su transformador, siga el diagrama, pruebe sus conexiones y nunca, nunca comprometa la seguridad.
Si te preguntabas cómo se cablea un transformador, cómo conectar un transformador o cómo cablear un transformador-recuerda esto: el trabajo de preparación es lo más importante. Utilice las herramientas adecuadas, verifique las especificaciones y siga el manual.
Con un poco de paciencia y atención a los detalles, el cableado de los sistemas de transformadores se convierte en un trabajo sencillo y sin complicaciones que le brindará energía segura y confiable durante muchos años.
