Distribución de energía eléctrica: cómo funcionan los sistemas modernos de distribución de energía
Distribución de energía eléctrica.es la parte del sistema eléctrico que lleva la electricidad desde las subestaciones hasta los lugares donde realmente se usa - hogares, fábricas, oficinas, centros comerciales, centros de datos y proyectos de energía renovable.
Suena sencillo, pero suceden muchas cosas detrás de escena. La electricidad debe llegar con el voltaje adecuado, con una calidad de energía aceptable y con capacidad suficiente para soportar cargas cambiantes. Al mismo tiempo, el sistema necesita limitar las pérdidas y evitar que las fallas se conviertan en cortes importantes.
A medida que la demanda de electricidad sigue aumentando, especialmente gracias a la carga de vehículos eléctricos, la electrificación industrial, las energías renovables y los centros de datos, es necesario un -diseñosistema de distribución de energía eléctricaestá adquiriendo más importancia que nunca.
¿Qué es la distribución de energía eléctrica?
Distribución de energía eléctrica.Es el proceso de entregar electricidad desde una subestación eléctrica a los usuarios finales a través detransformadores de distribución, alimentadores, cables, líneas aéreas, aparamenta, equipos de protección y acometidas de servicios.
El sistema de energía general se puede simplificar así:
Generación de energía → Transmisión de energía →Subestación→ Red de Distribución → Usuarios Finales
La electricidad se genera a un voltaje relativamente bajo. Luego, un transformador elevador-aumenta el voltaje para la transmisión-a larga distancia. ¿Por qué? Porque mayor voltaje significa menor corriente para la misma potencia, lo que ayuda a reducir las pérdidas en la red de transmisión.
Una vez que la electricidad llega a una subestación receptora o de distribución, el voltaje se reduce a un nivel de voltaje medio-. Desde allí, los alimentadores de distribución transportan energía hacia las áreas locales. Luego, un transformador de distribución vuelve a reducir la tensión antes de que llegue a los clientes y a los equipos eléctricos.
Un ejemplo simplificado podría verse así:
110 kV → 11 kV → 400/230 V
Los niveles de voltaje reales dependen del país, la empresa de servicios públicos y la aplicación, pero la idea básica sigue siendo la misma: transformar, distribuir y entregar energía de manera segura.
¿Cómo funciona un ¿Funciona el sistema de distribución de energía eléctrica?
El proceso normalmente ocurre en varias etapas.
Primero, la electricidad ingresa a una subestación de distribución desde la red de transmisión o sub{0}}transmisión. Eltransformador de subestaciónreduce el alto voltaje entrante a un nivel de distribución de voltaje medio-.
Luego la electricidad pasa a travésalimentadores de distribución primaria. Los niveles de voltaje comunes incluyen11 kV, 13,8 kV, 22 kV y 33 kV, aunque existen muchas variaciones regionales.
Estos alimentadores abastecen diferentes áreas, zonas industriales, distritos comerciales y redes locales. Una vez que la energía se acerca a los usuarios finales,transformadores de distribuciónreduzca el voltaje a un nivel de voltaje bajo-adecuado para el equipo del cliente.
Esa etapa final puede suministrar cualquier cosa, desde electrodomésticos e iluminación hasta grandes sistemas HVAC, maquinaria de producción, bombas, motores o cargas de centros de datos.
Entonces, si bien la red de distribución puede parecer complicada en un mapa, su trabajo básico es bastante simple: mover energía eléctrica donde se necesita y mantener el voltaje dentro de un rango aceptable.
Primario Distribución y Distribución Secundaria
La red de distribución eléctrica comúnmente se divide endistribución primariaydistribución secundaria.
La distribución primaria transporta electricidad de media-tensión desde una subestación de distribución hasta transformadores locales. Dependiendo de la ubicación y el diseño de la red, esto se puede realizar a través de líneas aéreas o cables subterráneos.
La distribución secundaria comienza después del transformador de distribución. En este punto, el voltaje ya se ha reducido a un nivel adecuado para edificios, equipos y otros usuarios finales.
Esta distinción es importante porque las dos etapas tienen requisitos de aislamiento, protección, conductores y equipos muy diferentes.
Principal Equipos en un sistema de distribución de energía eléctrica
Un modernosistema de distribución eléctricase compone de muchos componentes que trabajan juntos. Los transformadores reciben mucha atención, pero son sólo una parte del panorama.

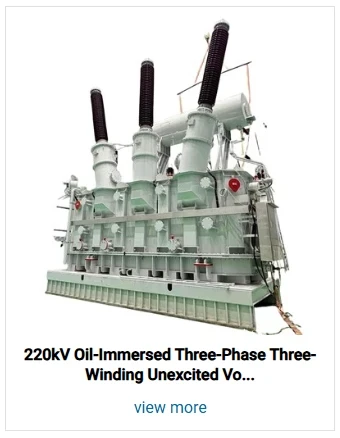

| Equipo | Función principal |
|---|---|
| Transformador de distribución | Reduce el voltaje medio a un voltaje bajo utilizable. |
| Transformador de potencia | Cambia el voltaje en las subestaciones. |
| Aparamenta | Controla, protege y aísla circuitos eléctricos. |
| Cortacircuitos | Interrumpe la corriente durante fallas o condiciones anormales. |
| Fusible | Protege los circuitos de corriente excesiva. |
| Descargador de sobretensiones | Ayuda a proteger el equipo contra sobretensiones transitorias |
| Transformador de corriente (CT) | Proporciona medición de corriente para protección y medición. |
| Transformador de tensión (VT/PT) | Proporciona medición de voltaje. |
| Cable de distribución | Transporta electricidad a través de redes subterráneas. |
| Línea aérea | Transfiere energía a través de redes aéreas de distribución. |
| Transformador montado en plataforma- | Suministra energía localizada en sistemas subterráneos. |
| Transformador-montado en poste | Suministra energía en sistemas de distribución aérea. |
Todas estas piezas deben funcionar juntas. Un transformador de alta-calidad por sí solo no puede compensar un diseño deficiente del alimentador o una protección inadecuada.
El papel de Transformadores de Distribución
Eltransformador de distribuciónEs uno de los equipos clave en la distribución de energía eléctrica.
Su tarea principal es reducir la electricidad de voltaje medio-a un nivel que pueda ser utilizado de forma segura por los clientes y los equipos eléctricos. Por ejemplo, un transformador de 11 kV/400 V puede recibir energía de un alimentador de 11 kV y proporcionar un suministro trifásico de 400 V-en el lado secundario.
No existe un diseño de transformador único que se adapte a todos los proyectos.
Transformadores de distribución-inmersos en aceiteSe utilizan ampliamente en aplicaciones de servicios públicos y exteriores. El aceite aislante proporciona aislamiento eléctrico y transferencia de calor, lo que hace que este diseño sea práctico para una amplia gama de proyectos de distribución.
Transformadores de tipo seco-Utilice aislamiento sólido en lugar de aislamiento líquido. Se utilizan comúnmente en edificios comerciales, plantas industriales, hospitales, centros de datos y otras aplicaciones interiores donde la seguridad contra incendios y las condiciones de instalación son importantes.
Transformadores montados sobre plataforma-Generalmente se instalan a nivel del suelo y son una opción común para redes de distribución subterránea. Su diseño cerrado proporciona una solución práctica para desarrollos residenciales, áreas comerciales y sitios industriales.

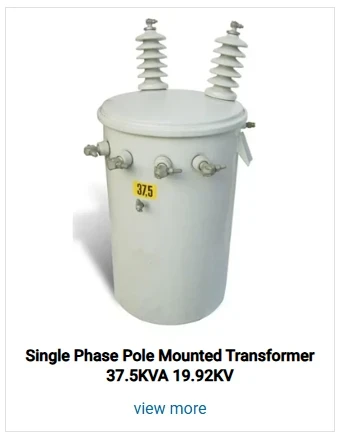

Transformadores-montados en postesMientras tanto, siguen siendo comunes en las redes aéreas de distribución, especialmente en áreas residenciales y rurales.
Al seleccionar un transformador de distribución, los ingenieros generalmente consideran la capacidad nominal, el voltaje primario y secundario, la frecuencia, la impedancia, el nivel de aislamiento, el método de enfriamiento, el entorno de instalación, las características de carga y el crecimiento futuro esperado.
Común Configuraciones de la red de distribución eléctrica

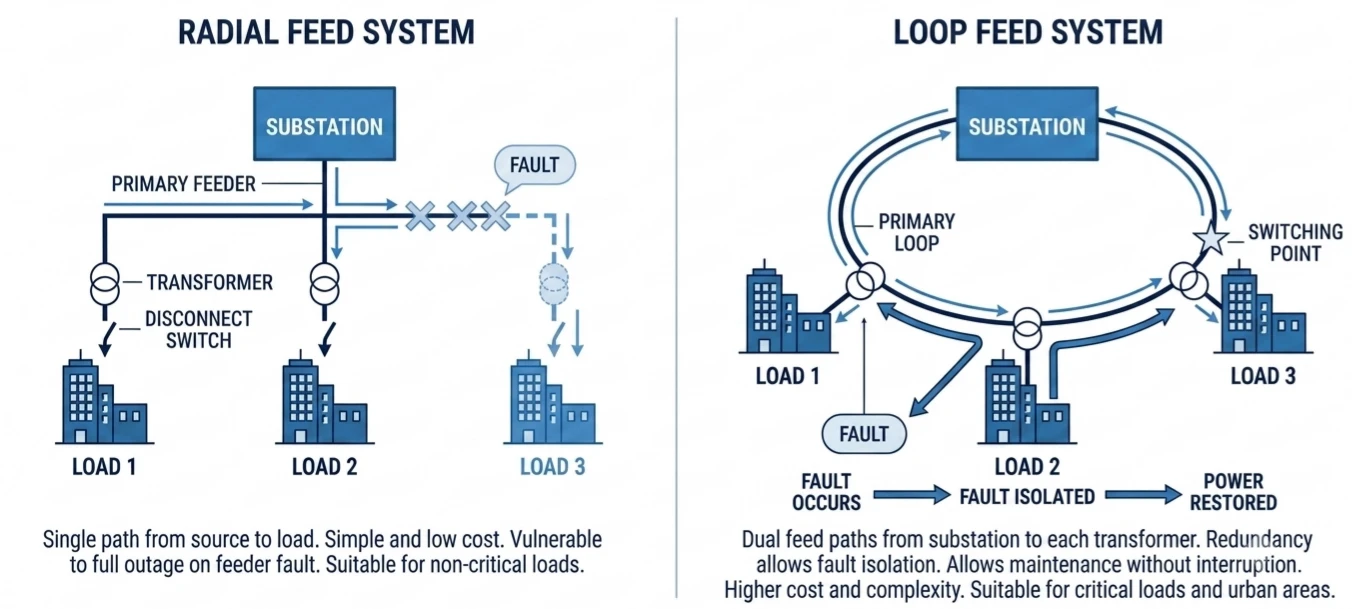

No todas las redes de distribución se construyen de la misma manera. La configuración generalmente se reduce a un equilibrio entre costo, confiabilidad y requisitos operativos.
A sistema de distribución radialTiene una única ruta de suministro desde la subestación hasta las cargas. Es relativamente simple y económico, lo que explica por qué sigue siendo ampliamente utilizado. La desventaja es bastante obvia: si ocurre una falla importante en el alimentador, los clientes aguas abajo pueden quedarse sin energía.
A sistema de distribución de anilloscrea una ruta de suministro en bucle. Con el equipo de conmutación adecuado, se puede aislar una sección defectuosa mientras la red restante continúa recibiendo energía desde otra dirección.
Luego está elsistema de distribución de red, donde se interconectan múltiples alimentadores y fuentes. Esto puede proporcionar un nivel mucho mayor de confiabilidad, aunque el sistema es más complicado y generalmente cuesta más construirlo y operarlo.
La mejor opción depende del proyecto. Es poco probable que una red residencial rural, una planta de fabricación y un centro de datos importante necesiten exactamente el mismo acuerdo de distribución.
Lo que afecta ¿Distribución de Energía Eléctrica?
Varios factores pueden influir en el rendimiento de una red de distribución eléctrica.
Demanda de cargaes una de las primeras cosas que miran los ingenieros. Un transformador o alimentador necesita suficiente capacidad para la carga actual, pero planificar sólo para la carga actual puede resultar arriesgado. La expansión industrial, la carga de vehículos eléctricos, los nuevos edificios o los equipos de producción adicionales pueden impulsar la demanda más de lo esperado.
Caída de voltajees otra cuestión importante. Los alimentadores largos y los conductores muy cargados pueden provocar una tensión más baja en el extremo del cliente. Esto puede causar problemas a equipos y motores sensibles.
Entonces hayperdidas de energia. Los conductores experimentan pérdidas a medida que la corriente fluye a través de ellos, mientras que los transformadores tienen ambasPérdidas en el devanado y pérdidas en el núcleo.. Debido a que los transformadores de distribución pueden permanecer energizados las 24 horas del día, la eficiencia es importante durante toda la vida operativa, no solo durante la carga máxima.
Calidad de energíatambién se está convirtiendo en una preocupación mayor. Los sistemas UPS, los inversores solares, los variadores-de frecuencia variable, los cargadores de vehículos eléctricos y otras cargas electrónicas pueden introducir armónicos o distorsión de voltaje. En algunas instalaciones, el diseño del transformador debe tener en cuenta estas condiciones desde el principio.
Y, por supuesto, el medio ambiente importa. La temperatura, la altitud, la humedad, el polvo, la contaminación y la exposición a la sal pueden afectar el aislamiento, la refrigeración y la confiabilidad-a largo plazo del transformador.
Energía eléctrica Distribución en Instalaciones Industriales y Comerciales
Las instalaciones industriales pueden imponer serias exigencias a los sistemas de distribución eléctrica.
Las fábricas pueden tener grandes motores, compresores, hornos, equipos de soldadura, bombas, variadores de frecuencia-y otras cargas funcionando al mismo tiempo. Estas cargas pueden afectar el tamaño del transformador, la estabilidad del voltaje, los ajustes de protección y la calidad general de la energía.
Los edificios comerciales tienen sus propios desafíos. Una torre de oficinas, hospital, centro comercial u hotel puede tener sistemas HVAC, ascensores, iluminación, equipos de TI, sistemas contra incendios y otras cargas esenciales. Algunas de estas cargas son continuas, mientras que otras cambian significativamente durante el día.
Los centros de datos van aún más lejos.
La infraestructura informática y de IA de alta-densidad puede crear cargas eléctricas muy grandes en un espacio relativamente pequeño.Sistemas UPSy la electrónica de potencia también puede contribuir con corrientes armónicas. Como resultado,Capacidad del transformador, rendimiento térmico, impedancia, redundancia y calidad de la energía.todos se convierten en importantes consideraciones de diseño.
En otras palabras, el transformador debe seleccionarse en función de la aplicación real - y no simplemente en función de un número en un programa de carga.
Energía eléctrica Distribución y Energías Renovables
La energía renovable también está cambiando el funcionamiento de las redes de distribución.
Tradicionalmente, la electricidad avanzaba en una dirección: desde las grandes centrales eléctricas, pasando por las redes de transmisión y distribución, hasta los consumidores. Con la energía solar fotovoltaica, la generación eólica y el almacenamiento de energía en baterías, la energía ahora puede moverse en más de una dirección.
Esto crea nuevos desafíos para la regulación de voltaje, la protección, el flujo de energía y la selección de transformadores.
Por ejemplo, un proyecto solar puede utilizar un transformador para aumentar el voltaje de salida del inversor antes de conectarse a una red de voltaje medio-o alto-. Los proyectos eólicos utilizan disposiciones de transformadores elevadores- similares.
Los sistemas de almacenamiento de energía en baterías también dependen de transformadores para conectar los sistemas de conversión de energía a la red.
Para proyectos renovables, el diseño del transformador debe adaptarse al sistema completo en lugar de ser tratado como un equipo independiente.
Cómo mejorar Eficiencia del sistema de distribución eléctrica
Una buena eficiencia en la distribución comienza con una planificación adecuada.
La capacidad del transformador debe coincidir con el perfil de carga esperado. Un transformador de tamaño insuficiente puede funcionar con un estrés térmico excesivo, mientras que un transformador innecesariamente sobredimensionado puede pasar gran parte de su vida útil con cargas muy ligeras.
Eficiencia del transformadorEs especialmente importante en aplicaciones de distribución porque las unidades pueden permanecer energizadas continuamente. Incluso cuando hay muy poca carga, se siguen produciendo pérdidas en el núcleo.
El mantenimiento también marca una diferencia notable. Para los transformadores-inmersos en aceite, monitorear la condición del aceite, verificar las conexiones, inspeccionar los casquillos y observar la temperatura de funcionamiento puede ayudar a detectar problemas en desarrollo de manera temprana.
Los transformadores de tipo seco-también necesitan atención periódica. Los conductos de ventilación, las superficies aislantes, las conexiones y la temperatura deben verificarse de acuerdo con el entorno operativo y el plan de mantenimiento.
Para sistemas más grandes, el monitoreo en línea puede proporcionar información útil sobre la carga, la temperatura, el voltaje y otras condiciones operativas. Esos datos pueden respaldar el mantenimiento predictivo y facilitar la gestión de los activos de los transformadores a largo plazo.
Transformador Yawei para Distribución de Energía Eléctrica
EnTransformador Yawei, entendemos que cada
sistema de distribución de energía eléctricatiene sus propios requisitos.
Como fabricante de transformadores, Yawei Transformer ofrece soluciones para distribución de servicios públicos, instalaciones industriales, edificios comerciales, proyectos de energía renovable y otras aplicaciones de energía.
Nuestra gama de productos incluyeTransformadores-inmersos en aceite, transformadores-tipo seco, transformadores de distribución, transformadores de potencia, transformadores tipo pedestal-y soluciones de transformadores personalizadas..
Dependiendo del proyecto, las especificaciones del transformador se pueden configurar para capacidad nominal, relación de voltaje, frecuencia, impedancia, grupo de vectores, método de enfriamiento, nivel de aislamiento, requisitos del cambiador de tomas, diseño del gabinete y estándares aplicables.
Para los contratistas de EPC, empresas de servicios públicos, usuarios industriales, desarrolladores de energía renovable y otros clientes del sector energético-, elegir el transformador adecuado es una parte importante de la construcción de una red de distribución confiable.
Yawei Transformer puede respaldar proyectos desde la selección del transformador y las especificaciones técnicas hasta la fabricación y entrega, ayudando a los clientes a encontrar una solución práctica para sus requisitos específicos de distribución eléctrica.
Pensamientos finales
Un modernosistema de distribución de energía eléctricaes mucho más que una colección de cables y transformadores. Es una red coordinada diseñada para suministrar electricidad de forma segura, eficiente y confiable a medida que las cargas continúan cambiando.
Los transformadores de distribución se encuentran justo en el centro de ese proceso. Su capacidad, eficiencia, sistema de aislamiento, diseño de refrigeración y confiabilidad operativa pueden tener un impacto directo en el desempeño de la red de distribución eléctrica en general.
Con el crecimiento de la electrificación industrial, la expansión de las energías renovables y aplicaciones como la carga de vehículos eléctricos y los centros de datos de inteligencia artificial que impulsan una mayor demanda de energía, una infraestructura de distribución eléctrica confiable será cada vez más importante.
Para proyectos que necesitan equipos transformadores confiables, elegir un fabricante experimentado puede marcar una diferencia real.
