Comprensión de los transformadores tipo pedestal trifásicos Esas cajas verdes por las que pasas todos los días
Probablemente hayas pasado junto a esas sólidas cajas de metal verde cerca de centros comerciales, parques de oficinas o complejos de apartamentos sin echarles un segundo vistazo. Simplemente se sientan en silencio sobre una plataforma de concreto. ¿Pero por dentro? Ahí es donde ocurre una gran magia de poder, a solo unos pasos de la acera.
Estos sontransformadores montados en plataforma--básicamente, la columna vertebral oculta de la distribución de energía moderna. En lugar de feos cables aéreos y postes por todas partes, las empresas de servicios públicos entierran las líneas de alto-voltaje y dejan que estas resistentes unidades reduzcan silenciosamente el voltaje para que sea realmente utilizable.
El trabajo: convertir el aterrador-alto voltaje en algo seguro
Piense en la electricidad que proviene de la red como el agua que sale disparada de una manguera contra incendios. Si intentaras llenar un globo de fiesta normal con esa presión, explotaría instantáneamente. Eso es exactamente lo que la energía bruta de la red (a menudo 12.000 voltios o más) le haría a su computadora portátil, cafetera o impresora de oficina.
El transformador actúa como un reductor de presión inteligente. La electricidad fluye hacia una gran bobina de alambre (el lado primario), crea un campo magnético y ese campo induce un voltaje más bajo en una segunda bobina más pequeña cercana (el lado secundario). Menos vueltas de cable en el lado de salida=significan un voltaje más bajo. Física simple, pero calma la "tormenta eléctrica" hasta niveles cotidianos-normalmente 120 V, 240 V o 480 V, lo que necesite el edificio.
El material de alto-voltaje entra a través de cables con aislamiento pesado.bujes primarios(piense en los puertos de entrada), y cuanto más segura y{0}}la energía se reduzca, sale a través delcasquillos secundariospara alimentar el panel principal del edificio. Todo permanece separado-ningún alto voltaje llega nunca cerca de los enchufes a los que realmente conectas las cosas.
Por qué son importantes las 3 fases (especialmente para edificios más grandes)
Probablemente tu casa funcione con energía monofásica-. Es como si una persona pedaleara una bicicleta:-hay una pequeña caída de potencia cada vez que el pedal llega a la parte superior o inferior del recorrido. Está bien para luces, televisores y tostadoras, pero no es excelente para motores grandes.
A Transformador tipo pedestal trifásicoenvía tres ondas de poder separadas, cronometradas para que se superpongan perfectamente. Es como tres ciclistas en una carrera de relevos entregando el testigo sin detenerse nunca.-El flujo de energía se mantiene suave y constante. Ese empujón constante es lo que el equipo pesado necesita para funcionar sin forzarse, sobrecalentarse o sacudirse.
Puedes ver esto en acción con:
Ascensores en rascacielos-(ascensores suaves, sin paradas ni arranques molestos)
Sistemas masivos de HVAC en centros comerciales o grandes tiendas de comestibles
Equipos hospitalarios sensibles, como máquinas de resonancia magnética, que odian cualquier parpadeo o inestabilidad.
¿Qué tamaño debería tener? (La cuestión de los kVA)
Los ingenieros dimensionan estas cosas enkVA(kilovoltios-amperios)-básicamente, qué tan grande es el "cubo" de energía que el transformador puede manejar a la vez. Demasiado pequeño y las luces se atenúan o los disyuntores se disparan cuando todo está funcionando; demasiado grande y estás desperdiciando dinero y eficiencia. Es un cuidadoso acto de equilibrio basado en la carga total del edificio.
¿Cómo calcular los kva? ¡Haz clic aquí!
Qué hay dentro para mantenerlo todo seguro (y fresco)

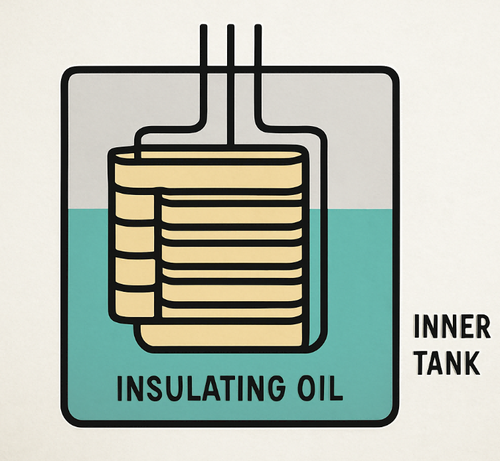

Abra uno (bueno... los profesionales lo hacen) y verá el núcleo y las bobinas en un baño de material especial.aceite mineral. El petróleo hace dos grandes trabajos: aísla (impide que la electricidad salte donde no debería) y aleja el calor para que las cosas no se derritan.
El exterior también es resistente.-Los modernos utilizan un diseño de "frente muerto-, lo que significa que todas las conexiones en vivo están completamente ocultas detrás de barreras aisladas. No hay metal expuesto que puedas tocar accidentalmente. También son bastante silenciosos en comparación con los viejos tiempos; La carcasa de aceite y acero ayuda a amortiguar el zumbido normal del transformador.
Los extras de seguridad incluyen cosas como:
Fusibles de red-o-red (una especie de disyuntor reemplazable de alto-voltaje)
Válvulas de alivio de presión para cuando las cosas se calientan y se expanden
Medidores para comprobar el nivel de aceite.
Cómo se conectan a la red: radial versus bucle
La mayoría de las unidades de vecindario son de "alimentación radial"-están al final de una sola línea, como la última casa en un-callejón sin salida. Si la línea se corta en algún lugar río arriba, todo río abajo se oscurece hasta que se arregle.
Para lugares críticos (hospitales, grandes centros comerciales, centros de datos), muchos optan poralimentación en bucle. El poder puede venir de dos direcciones diferentes. Si un lado falla, pueden cambiar rápidamente al respaldo. Cuesta más, pero el tiempo de actividad vale la pena cuando los apagones implican graves problemas de dinero o de seguridad.
Vivir al lado de uno: lo práctico
Ahora que sabes lo que hay dentro de esas cajas verdes, aquí tienes lo que se lleva todos los días:
Tenga en cuenta la regla del espacio libre de 10 pies. No:
Plante arbustos o apile mantillo justo contra las puertas de acceso.
Deje que los niños trepen o jueguen en ellos (no son trepadores)
Ignora las manchas de aceite, las puertas dañadas o las cerraduras rotas.
Si algo parece estar mal-pérdida de líquido o daños evidentes, abra el panel-no se acerque. Simplemente llame a la empresa de servicios públicos de inmediato y mantenga a la gente alejada.
Estos silenciosos caballos de batalla verdes mantienen las luces encendidas, el aire acondicionado funcionando y los ascensores en movimiento-sin que la mayoría de nosotros pensemos en ellos. Es bastante impresionante cuando te detienes y te das cuenta de lo que realmente está pasando allí.
