Como proveedor de transformadores de potencia experimentado, he sido testigo de primera mano el papel crítico que juegan estos caballos de batalla eléctricos en los sistemas de distribución de energía. Los transformadores de potencia son esenciales para aumentar o reducir los niveles de voltaje, asegurando la transmisión de electricidad eficiente y segura. Sin embargo, como cualquier maquinaria compleja, son propensos a diversas fallas con el tiempo. En esta publicación de blog, discutiré algunas de las fallas más comunes de los transformadores de potencia y proporcionaré consejos prácticos de solución de problemas.
Fallas comunes de transformadores de potencia
1. Falla de aislamiento
El aislamiento es un componente vital de los transformadores de potencia, evitando que la corriente eléctrica se filtre y garantice el funcionamiento seguro del dispositivo. Con el tiempo, el aislamiento puede degradarse debido a factores como altas temperaturas, humedad y estrés mecánico. Cuando el aislamiento falla, puede conducir a cortocircuitos, arcos e incluso explosiones de transformadores.
Causas:
- Estrés térmico: La operación continua a altas temperaturas puede hacer que el aislamiento se descomponga. Esto a menudo se debe a la sobrecarga del transformador o la mala ventilación.
- Entrada de humedad: La humedad puede penetrar el aislamiento, reduciendo su resistencia dieléctrica y aumentando el riesgo de descomposición eléctrica. Las fuentes de humedad incluyen fugas en el tanque de transformador, condensación y almacenamiento inadecuado.
- Estrés mecánico: Las vibraciones, los choques y el daño físico pueden hacer que el aislamiento se rompa o se separe, exponiendo a los conductores y aumentando el riesgo de cortocircuitos.
Solución de problemas:
- Inspección visual: Verifique los signos de daño por aislamiento, como carbonización, grietas o decoloración. Busque fugas de aceite alrededor del tanque del transformador, ya que esto podría indicar una violación en el aislamiento.
- Prueba de resistencia a aislamiento: Use un probador de resistencia de aislamiento para medir la resistencia del aislamiento. Un valor de baja resistencia puede indicar degradación del aislamiento o entrada de humedad.
- Prueba de descarga parcial: Esta prueba puede detectar signos tempranos de descomposición de aislamiento midiendo las descargas eléctricas que ocurren dentro del aislamiento. Los altos niveles de descarga parcial pueden indicar un problema grave que requiere atención inmediata.
2. Sobrecalentamiento
El sobrecalentamiento es un problema común en los transformadores de potencia y puede conducir a una falla de aislamiento, una eficiencia reducida y un envejecimiento prematuro del transformador. Puede ser causado por una variedad de factores, que incluyen sobrecarga, mal enfriamiento y componentes defectuosos.
Causas:
- Sobrecarga: Operar el transformador más allá de su capacidad nominal puede hacer que se sobrecaliente. Esto a menudo se debe a un aumento en la demanda o un error de cálculo de los requisitos de carga.
- Pobre enfriamiento: El enfriamiento inadecuado puede evitar que el transformador disipe el calor de manera efectiva, lo que lleva a un sobrecalentamiento. Esto puede ser causado por aletas de enfriamiento bloqueadas, mal funcionamiento de los ventiladores o una falta de refrigerante.
- Componentes defectuosos: Los componentes defectuosos, como un cambiador de grifo de mal funcionamiento o un devanado corto, pueden hacer que el transformador dibuje más corriente de lo normal, lo que resulta en sobrecalentamiento.
Solución de problemas:
- Monitoreo de carga: Monitoree la carga del transformador regularmente para asegurarse de que funcione dentro de su capacidad nominal. Si la carga excede la capacidad nominal, considere actualizar el transformador o redistribuir la carga.
- Inspección del sistema de enfriamiento: Verifique el sistema de enfriamiento para obtener signos de bloqueo o mal funcionamiento. Limpie las aletas de enfriamiento, revise los ventiladores para su funcionamiento adecuado y asegúrese de que haya un suministro adecuado de refrigerante.
- Prueba de componentes: Pruebe los componentes del transformador, como el cambiador de tap y los devanados, para identificar cualquier falla. Reemplace los componentes defectuosos según sea necesario.
3. Fugas de aceite
Los transformadores de potencia generalmente están llenos de aceite, que sirve como aislante y un refrigerante. Las fugas de aceite pueden ocurrir debido a una variedad de razones, incluidas las juntas dañadas, los tanques agrietados y los accesorios sueltos.
Causas:
- Falla de la junta: Con el tiempo, las juntas pueden deteriorarse y perder sus propiedades de sellado, permitiendo que el aceite se filtre. Esto puede ser causado por la edad, el calor o la exposición química.
- Daño del tanque: El daño físico al tanque del transformador, como una grieta o una punción, puede hacer que el aceite se filtre. Esto puede deberse a accidentes, corrosión o manejo inadecuado.
- Accesorios sueltos: Los accesorios sueltos, como pernos o válvulas, pueden permitir que el aceite salga del transformador. Esto puede ser causado por vibración, instalación inadecuada o desgaste.
Solución de problemas:
- Inspección visual: Verifique el transformador para obtener signos de fugas de aceite, como manchas de aceite o charcos alrededor del tanque. Busque la filtración de aceite alrededor de las juntas, accesorios y juntas.
- Reemplazo de la junta: Si se considera que una junta está dañada, reemplácela con una nueva. Asegúrese de usar una junta de alta calidad que sea compatible con el aceite del transformador y las condiciones de funcionamiento.
- Reparación de tanques: Si el tanque está dañado, es posible que deba ser reparado o reemplazado. Esto debe ser hecho por un técnico calificado para garantizar la seguridad y la integridad del transformador.
4. Fallas sinuosas
Los devanados son el corazón del transformador de potencia, y cualquier falla en los devanados puede tener un impacto significativo en el rendimiento del transformador. Las fallas de devanado pueden ser causadas por una variedad de factores, que incluyen cortocircuitos, sobrecalentamiento y estrés mecánico.
Causas:
- Cortocircuitos: Puede ocurrir un cortocircuito cuando dos o más devanados entran en contacto entre sí, lo que hace que una corriente grande fluya a través del transformador. Esto puede deberse a la falla del aislamiento, el daño físico o un defecto de fabricación.
- Calentamiento excesivo: El sobrecalentamiento puede hacer que los devanados se expandan y se contraen, lo que lleva a un estrés mecánico y una eventual falla. Esto a menudo se debe a la sobrecarga del transformador o un enfriamiento deficiente.
- Estrés mecánico: Las vibraciones, los choques y el daño físico pueden hacer que los devanados se muevan o se deforman, lo que lleva a cortocircuitos o circuitos abiertos.
Solución de problemas:
- Prueba de resistencia al devanado: Use un probador de resistencia de devanado para medir la resistencia de los devanados. Un cambio significativo en la resistencia puede indicar un cortocircuito o un circuito abierto en el devanado.
- Prueba de resistencia a aislamiento: Como se mencionó anteriormente, las pruebas de resistencia de aislamiento también se pueden usar para detectar fallas de devanado. Un valor de resistencia de aislamiento bajo puede indicar un cortocircuito o descomposición de aislamiento en el devanado.
- Inspección visual: Revise los devanados para obtener signos de daño, como carbonización, fusión o deformación. Busque conexiones sueltas o cables rotos.
Consejos de resolución de problemas
- Mantenimiento regular: Realice un mantenimiento regular en el transformador, incluidas las inspecciones visuales, el muestreo de aceite y las pruebas. Esto puede ayudar a detectar posibles problemas temprano y prevenir fallas costosas.
- Documentación: Mantenga registros detallados del historial de mantenimiento del transformador, incluidos los resultados de las pruebas, las reparaciones y los reemplazos. Esto puede ayudar a identificar patrones y tendencias y tomar decisiones informadas sobre el mantenimiento y actualizaciones futuras.
- Capacitación: Asegúrese de que su personal de mantenimiento esté debidamente capacitado en las técnicas de solución de problemas y reparaciones del transformador. Esto puede ayudar a minimizar el tiempo de inactividad y garantizar la operación segura y eficiente del transformador.
Conclusión
Los transformadores de potencia son componentes críticos de los sistemas de distribución de energía, y su confiabilidad es esencial para la entrega segura y eficiente de electricidad. Al comprender las fallas comunes de los transformadores de potencia e implementar técnicas de solución de problemas efectivas, puede minimizar el tiempo de inactividad, reducir los costos de mantenimiento y extender la vida útil de sus transformadores.

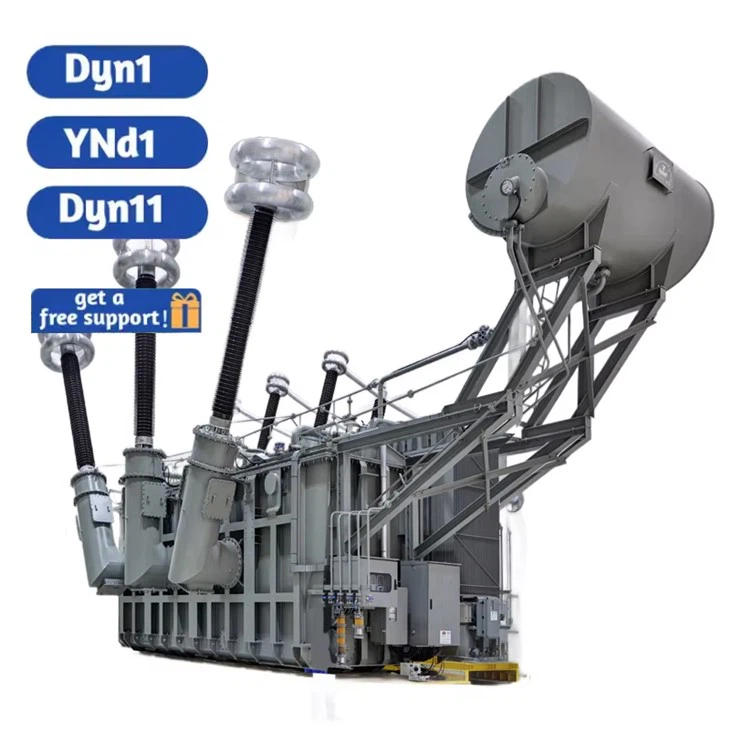

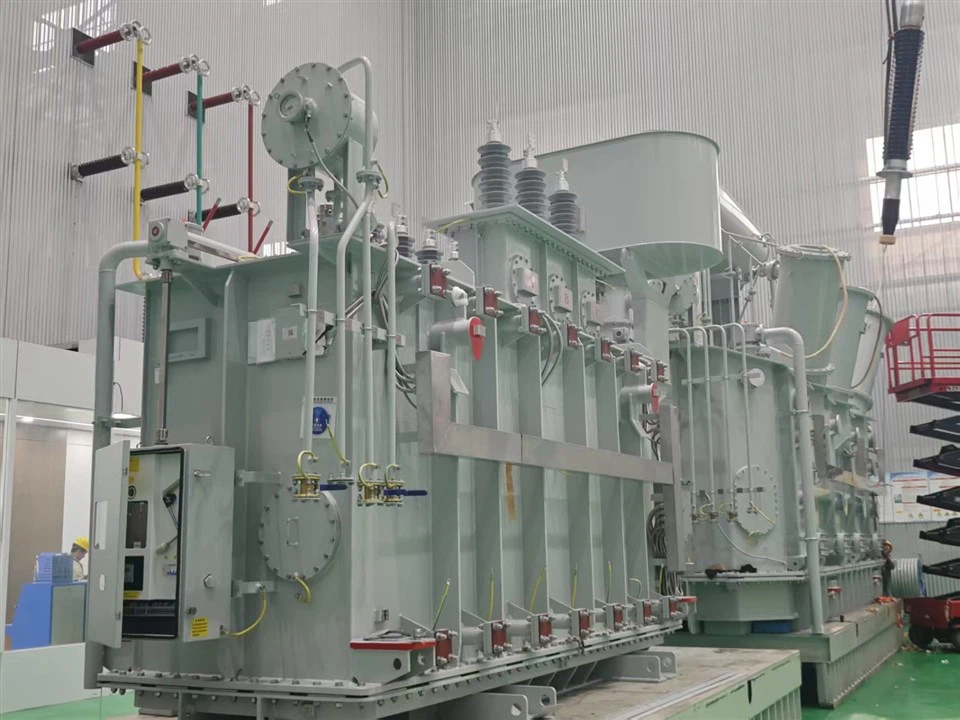

Si está buscando un transformador de potencia de alta calidad, ofrecemos una amplia gama de productos para satisfacer sus necesidades. Mira nuestro10MVA 69KV/6.3KV Price de fábrica Ventas directas de transformador de potencia grande de alta calidad,125MVA 138KV 24.94KV RESTA CONTRAFORedor, yTransformador inmerso en aceite. Contáctenos hoy para discutir sus requisitos y obtener más información sobre nuestros productos y servicios.
Referencias
- IEEE C57.12.00-2010, Requisitos generales estándar de IEEE para distribución, energía y transformadores reguladores de líquidos.
- IEC 60076-1: 2011, Power Transformers - Parte 1: General
- ANSI C57.12.90-2010, Requisitos estándar nacionales estadounidenses para transformadores de minerales inmersos y transformadores de voltaje y regulación con una capacidad de 500 kVA y menos
