La interpretación de la prueba de resistencia de aislamiento de un transformador de subestación es una tarea crítica para garantizar la operación confiable de los sistemas de energía eléctrica. Como proveedor deTransformadores de subestación, Entendemos la importancia de una interpretación precisa y el papel que desempeña en el mantenimiento de la integridad de estos activos vitales.
Comprender los conceptos básicos de las pruebas de resistencia a aislamiento
Las pruebas de resistencia a aislamiento son una herramienta de diagnóstico fundamental utilizada para evaluar la condición del aislamiento dentro de un transformador de subestación. El aislamiento sirve como una barrera entre los conductores eléctricos y el recinto del transformador, evitando la fuga eléctrica y asegurando la transferencia de potencia segura y eficiente. Con el tiempo, el aislamiento puede degradarse debido a factores como el envejecimiento, la entrada de humedad, el sobrecalentamiento y el estrés eléctrico. Las pruebas de resistencia a aislamiento ayudan a detectar estos problemas temprano, lo que permite un mantenimiento y reparación oportunos.
La prueba implica aplicar un voltaje de CC a los devanados del transformador y medir el flujo de corriente resultante. La resistencia al aislamiento se calcula luego utilizando la ley de Ohm (r = v/i), donde r es la resistencia, V es el voltaje aplicado e i es la corriente medida. Un alto valor de resistencia a aislamiento indica una buena integridad de aislamiento, mientras que un valor bajo sugiere la presencia de degradación o daño del aislamiento.
Factores que afectan las mediciones de resistencia a aislamiento
Varios factores pueden influir en los resultados de una prueba de resistencia a aislamiento, y es esencial considerarlos al interpretar los datos. Algunos de los factores clave incluyen:
- Temperatura: La resistencia de aislamiento de un transformador depende de la temperatura, con la resistencia disminuyendo a medida que aumenta la temperatura. Por lo tanto, es crucial registrar la temperatura al momento de la prueba y ajustar el valor de resistencia medido en consecuencia. Una regla general es que la resistencia al aislamiento aproximadamente a la mitad por cada aumento de la temperatura de 10 ° C.
- Humedad: La humedad es una de las causas más comunes de degradación del aislamiento en los transformadores. Incluso pequeñas cantidades de humedad pueden reducir significativamente la resistencia al aislamiento. Si el transformador ha sido expuesto a la humedad, puede ser necesario secarlo antes de realizar la prueba para obtener resultados precisos.
- Contaminación de la superficie: La suciedad, el polvo y otros contaminantes en la superficie del aislamiento del transformador pueden crear una ruta conductora, lo que lleva a una menor resistencia a aislamiento medida. Es importante limpiar la superficie del transformador antes de probar para minimizar el impacto de la contaminación de la superficie.
- Voltaje de prueba: El voltaje de prueba aplicado también puede afectar la medición de la resistencia al aislamiento. Los voltajes de prueba más altos pueden hacer que el aislamiento se descomponga o se vuelva más conductor, lo que resulta en una resistencia medida más baja. Es importante utilizar el voltaje de prueba apropiado según lo especificado por el fabricante o los estándares de la industria.
Interpretación de resultados de la prueba de resistencia a aislamiento
La interpretación de los resultados de una prueba de resistencia a aislamiento requiere una comprensión profunda del diseño del transformador, las condiciones de funcionamiento y los datos de prueba históricos. Aquí hay algunas pautas generales para interpretar los resultados de la prueba:
- Línea de base inicial: Establecer un valor de resistencia de aislamiento inicial inicial para un nuevo transformador es esencial. Este valor se puede utilizar como punto de referencia para futuras pruebas para detectar cualquier cambio significativo en la condición de aislamiento.
- Análisis comparativo: Comparar la medición de resistencia a aislamiento actual con resultados de pruebas anteriores puede ayudar a identificar tendencias y posibles problemas. Una disminución significativa en la resistencia al aislamiento con el tiempo puede indicar degradación o daño del aislamiento.
- Normas de la industria: Refiriéndose a los estándares y directrices de la industria puede proporcionar un marco para interpretar los resultados de las pruebas. Por ejemplo, el Instituto de Ingenieros de Electrical y Electrónica (IEEE) recomienda valores mínimos de resistencia a aislamiento para diferentes tipos de transformadores en función de su clasificación de voltaje y condiciones de funcionamiento.
- Consideraciones contextuales: Es importante considerar las condiciones de funcionamiento específicas del transformador al interpretar los resultados de la prueba. Por ejemplo, un transformador que funciona en un entorno duro o bajo carga pesada puede tener una resistencia de aislamiento más baja que un transformador que funciona en un entorno más benigno.
Estudios de casos: ejemplos del mundo real
Para ilustrar la importancia de la interpretación precisa de los resultados de las pruebas de resistencia de aislamiento, consideremos algunos estudios de casos del mundo real:
-

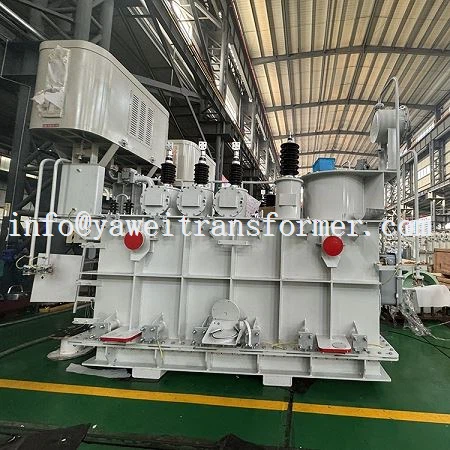

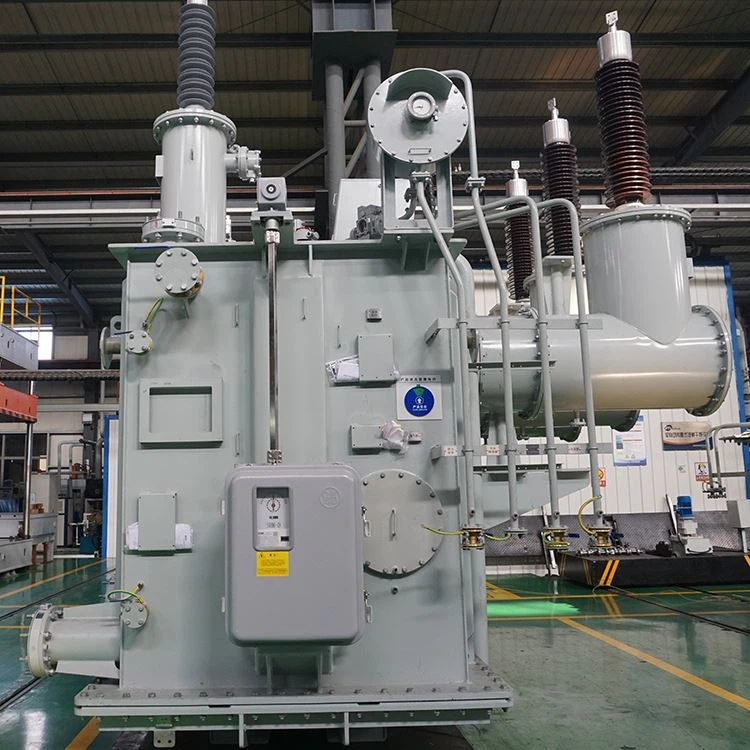

Estudio de caso 1: Detección temprana de la degradación del aislamientoUn proveedor de transformador de subestación realizó una prueba de resistencia a aislamiento en unTransformador montado en el patíncomo parte de un programa de mantenimiento de rutina. Los resultados de la prueba inicial mostraron un valor de resistencia de aislamiento ligeramente más bajo en comparación con la línea de base. Una investigación adicional reveló que el transformador había estado expuesto a condiciones de alta humedad, lo que había causado cierta humedad del aislamiento en el aislamiento. El proveedor recomendó secar el transformador y repetir la prueba. Después del secado, el valor de resistencia a aislamiento volvió a la normalidad, lo que indica que el problema se había resuelto. Al detectar la degradación del aislamiento temprano, el proveedor pudo prevenir una falla potencial y extender la vida útil del transformador.
-
Estudio de caso 2: identificación de una falla de aislamiento graveEn otro caso, un proveedor de transformador de subestación recibió un informe de un valor de resistencia de aislamiento bajo de un cliente. El proveedor envió inmediatamente a un equipo de técnicos para realizar una inspección detallada del transformador. La inspección reveló una grave falla de aislamiento en uno de los devanados, lo que estaba causando una corriente de fuga significativa. El proveedor recomendó reemplazar el devanado defectuoso para evitar una falla completa del transformador. Gracias a la detección temprana y la acción rápida, el cliente pudo evitar una interrupción costosa y minimizar el impacto en sus operaciones.
Importancia de las pruebas regulares de resistencia a aislamiento
Las pruebas regulares de resistencia a aislamiento son esenciales para mantener la fiabilidad y la seguridad de los transformadores de subestaciones. Al detectar la degradación y el daño del aislamiento temprano, los operadores pueden tomar medidas proactivas para prevenir fallas y extender la vida útil de los transformadores. Algunos de los beneficios clave de las pruebas regulares incluyen:
- Detección de fallas tempranas: Las pruebas de resistencia a aislamiento pueden detectar signos tempranos de degradación del aislamiento, como la entrada de humedad, el sobrecalentamiento y el estrés eléctrico. Al identificar estos problemas temprano, los operadores pueden tomar medidas correctivas antes de conducir a una falla completa del transformador.
- Mantenimiento predictivo: Las pruebas regulares permiten a los operadores monitorear la condición del aislamiento a lo largo del tiempo e identificar las tendencias. Esta información se puede utilizar para desarrollar un programa de mantenimiento predictivo, que puede ayudar a optimizar los horarios de mantenimiento y reducir los costos.
- Cumplimiento de los estándares: Muchos estándares y regulaciones de la industria requieren pruebas regulares de resistencia a aislamiento de transformadores de subestaciones. Al realizar pruebas regulares, los operadores pueden garantizar el cumplimiento de estos requisitos y evitar posibles sanciones.
- Seguridad mejorada: Es menos probable que un transformador bien mantenido con buena integridad de aislamiento experimente fallas eléctricas, lo que puede representar un riesgo de seguridad para el personal y el equipo. Las pruebas regulares de resistencia a aislamiento ayudan a garantizar la seguridad del sistema eléctrico y las personas que trabajan con él.
Conclusión
La interpretación de la prueba de resistencia de aislamiento de un transformador de subestación es una tarea compleja pero esencial para garantizar la operación confiable de los sistemas de energía eléctrica. Como proveedor deTransformadores de subestaciónyTransformadores montados en skid, estamos comprometidos a proporcionar a nuestros clientes productos de alta calidad y soporte técnico experto. Al comprender los conceptos básicos de las pruebas de resistencia al aislamiento, considerando los factores que pueden afectar los resultados de las pruebas e interpretar los datos con precisión, los operadores pueden tomar medidas proactivas para mantener la integridad de sus transformadores y prevenir fallas costosas.
Si está interesado en aprender más sobre nuestros transformadores de subestaciones o necesita asistencia con pruebas e interpretación de resistencia a aislamiento, contáctenos para discutir sus requisitos específicos. Esperamos trabajar con usted para garantizar el funcionamiento confiable y eficiente de su sistema de energía eléctrica.
